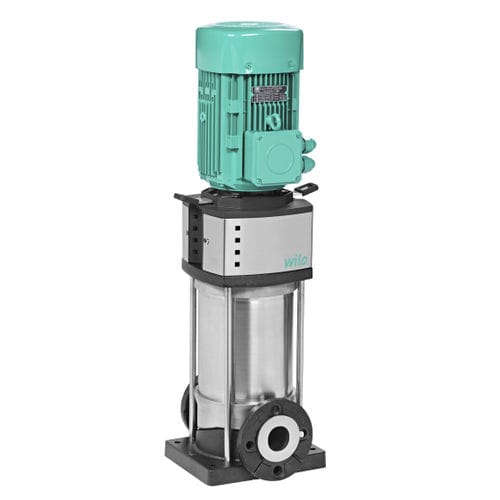

Bomba centrífuga Helix V series

de águaelétricaautoescorvante

Resumo
A Wilo-Helix V é uma bomba multicelular vertical inline, altamente eficiente, com motor IE3/IE4. Os componentes em contacto com o fluido são em aço inoxidável (AISI 304 / AISI 316L), oferecendo elevada resistência à corrosão. A bomba é configurável e adequada para abastecimento de água, pressurização, tecnologia de refrigeração e aplicações industriais exigentes. Possui variantes com aprovações para água potável e foi concebida para fácil manutenção.

Principais características

• Elevada eficiência graças ao motor de velocidade fixa IE3/IE4
• Componentes em contacto com o fluido em aço inoxidável soldado a laser ou fundido (AISI 304 / AISI 316L)
• Versátil e configurável: opções de vedantes e ligações (flanges ovais, flanges circulares conforme ISO, ligação Victaulic, Tri-Clamp)
• Fácil manutenção: acesso prático aos componentes, rolamento integrado na lanterna, compatibilidade de motores, acoplamento desmontável e empanque mecânico de cartuchos (quando aplicável)
• Adequada para ambientes com temperatura ambiente até +50 °C sem perda de potência
• Aprovações para água potável com borracha EPDM (quando selecionada)

Propriedades do produto

• Motor energeticamente eficiente IE3/IE4
• Olhais de elevação
• Empanque mecânico de cartuchos e acoplamento desmontável a partir de 5,5 kW para manutenção
• Todos os componentes em contacto com o fluido totalmente em aço inoxidável (AISI 304 / AISI 316L) em versões apropriadas
• Placa base de ferro fundido com revestimento catódico eletrossubmersível

Aplicações

• Abastecimento de água e aumento de pressão
• Sistemas de circulação industriais
• Água de processo
• Circuitos de refrigeração fechados
• Sistemas de extinção de incêndios
• Sistemas de lavagem
• Irrigação

Equipamento / Função

• Impulsores, rodas de guia e caixa de níveis resistentes à corrosão

Código do modelo (exemplo e decomposição)
Exemplo: Helix V 2202/2-1/16/E/KS/400-50
Helix V = Bomba centrífuga de alta pressão vertical Inline
22 = Caudal em m³/h
02 = Número de impulsores
2 = Número de impulsores desenroscados (opcional)
1 = Combinação de materiais da bomba (1 = corpo 1.4301 / 1.4307; 2 = 1.4409 / 1.4404, conforme versão)
16 / 25 / 30 = Pressão máxima de funcionamento em bar (PN e flange conforme especificado)
E = Tipo de vedante (E = EPDM; V = FKM)
K = Tipo de cartucho do empanque mecânico (KS = versão de cartucho, etc.)
400 = Tensão de ligação (V)
50 = Frequência (Hz)

Materiais (resumo)

• Helix V (pequenas séries, ex.: 2, 4, 6, 10, 16) - combinação de materiais 1: impulsor/caixa/rodas em 1.4307 (AISI 304L), corpo 1.4301 (AISI 304), placa base EN-GJL 250; veio em 1.4301 ou 1.4462 (consoante versão); O-ring EPDM (FKM a pedido)
• Combinação de materiais 2 (opcional): todos os componentes em contacto com o fluido em 1.4404 / 1.4409 (AISI 316L) com placa base em ferro fundido; O-ring FKM ou EPDM

Equipamento fornecido

• Bomba centrífuga Helix V conforme pedido
• Manual de instalação e funcionamento
• Contraflange e acessórios para variantes PN 16 (quando aplicável)

Opções

• Tipos de empanques mecânicos especiais (ex.: Q7Q7 para misturas água/glicol, UQ para água de baixa condutividade elétrica)
• Ligações Victaulic ou Tri-Clamp (consoante modelo)
• Empanques em EPDM ou FKM
• Motores IE4 sob consulta, sobremotorização, proteção anticorrosão, PTC, aquecimento em paragem, pintura RAL específica, etc.

Serviços recomendados

• Manutenção
• Arranque / Comissionamento

Características / Especificações técnicas

• Ligação elétrica: 3~400 V ±10 %, 50 Hz (ou outras variantes conforme especificação)
• Gama de temperatura dos fluidos:
  • Com EPDM: -30 … 120 °C (130 °C possível com cartucho e ≤ 16 bar)
  • Com FKM: -15 … 90 °C
• Pressão de funcionamento máxima: 16 / 25 / 30 bar (consoante versão)
• Tipo de proteção: IP55
• Temperatura ambiente máx.: +50 °C (gamas superiores sob consulta)
• Versões disponíveis: Helix V 2–16 com PN 16 (flanges ovais) e PN 25/40 (flanges circulares ISO), Helix V 22–105 com flanges circulares conforme ISO; ligações Victaulic / Tri-Clamp a pedido
