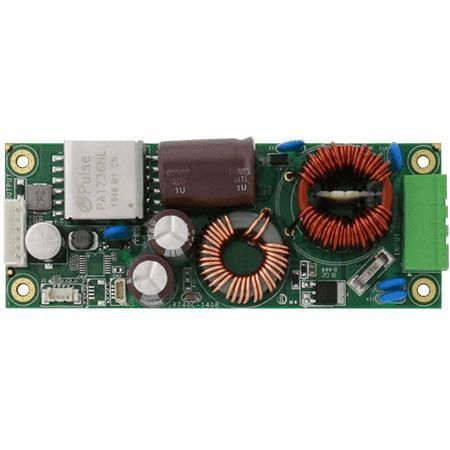

Conversor CC-CC abaixador IRT40C

isoladointegradopara veículos

Visão geral
O IRT40C é um módulo conversor DC-DC isolado que converte uma entrada ampla de 10–60 V DC em uma saída isolada regulada de 12 V, potência nominal 40 W (até 3,3 A). Destina-se a aplicações veiculares, industriais e embarcadas onde a tensão de entrada varia e é necessário isolamento para reduzir ruído e perturbações.

Destaques do produto

• Projeto modular DC-DC que permite maior densidade de potência e distribuição eficiente comparado a soluções monolíticas de entrada ultra-ampla
• Operação de alta eficiência com comutação ZVS em alta frequência
• Baixa corrente de inrush
• Proteção contra sobrecorrente na saída
• Faixa de tensão de entrada ampla: 10–60 V DC
• Função opcional de controle de ignição para sequência de alimentação em veículos

Certificações

• CE
• FCC

Descrição funcional
O módulo gera um barramento isolado de 12 V a partir de uma fonte DC não regulada e de ampla faixa. A implantação modular permite combinar vários IRT40C para distribuição de energia eficiente e integração compacta do sistema.

Proteção e confiabilidade
Inclui proteção contra sobrecorrente (OCP), sobretensão (OVP), subtensão (UV), proteção contra curto-circuito e proteção térmica para operação segura em ambientes de transporte e industriais.

Aplicações

• Eletrônica veicular e gestão de frotas
• Automação industrial
• Computadores embarcados e sistemas de controlo
• Qualquer sistema que exija um barramento isolado de 12 V estável a partir de uma fonte 10–60 V DC

Especificações técnicas

• Modelo: IRT40C
• Tensão de entrada: 10 V a 60 V DC
• Saída: 12 V, até 3,3 A (potência nominal ≈40 W)
• Isolamento: Sim
• Ripple e ruído: < 120 mV
• Regulação de linha: < ±1% (entrada nominal)
• Regulação de carga: < ±5%
• Eficiência: Até 90% (carga completa)
• Proteções: OCP, OVP, UV, curto-circuito, térmica
• Certificações: CE, FCC
• Umidade de operação: 10% a 90% RH, sem condensação
• Temperatura de operação: 0°C a 50°C
• Temperatura de armazenamento: -20°C a 70°C
• Altitude: 0 a 10.000 ft
• Dimensões: 120 x 45 x 24.6 mm
