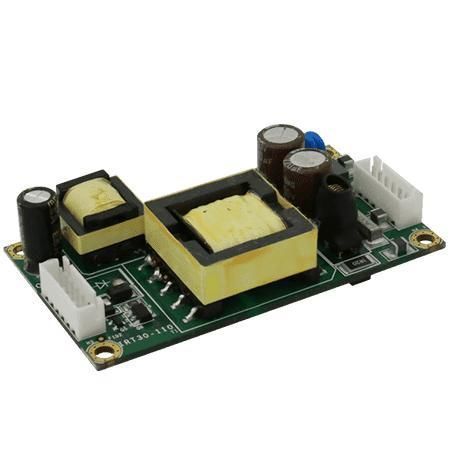

Conversor CC-CC isolado IRT30

integradopara equipamento de telecomunicaçõespara veículos

Produto
O IRT30 é um módulo conversor DC-DC isolado que converte uma entrada não regulada e ampla (9–36V DC) para uma saída isolada e regulada de 12V DC com potência nominal de 30W.

Principais características

• Conversor DC-DC de alta eficiência (até 90% em carga total)
• Baixa corrente de inrush para partida confiável
• Proteção contra sobrecorrente de saída (OCP) e sobretensão (OVP)
• Faixa de entrada ampla: 9–36V DC
• Isolamento elétrico entre entrada e saída

Certificações

• CE
• FCC

Visão geral
Desenhado para ambientes embarcados, industriais e automotivos, o IRT30 fornece uma alimentação isolada de 12V estável e comportamento de arranque controlado. A arquitetura modular facilita maior densidade de potência e simplifica a integração quando múltiplos conversores são usados no sistema.

Design e proteções
Emprega topologia Zero Voltage Switching (ZVS) em alta frequência para manter eficiência constante na faixa de entrada. Proteções integradas incluem OCP, OVP, proteção contra curto-circuito e proteção térmica, além de baixa corrente de inrush para reduzir o stress nas fontes de alimentação e na electrónica a jusante.

Aplicações

• Eletrónica automotiva e sistemas embarcados em veículos
• Controladores industriais, sensores e atuadores
• Equipamentos de telecomunicações e aplicações OEM embarcadas que exigem uma alimentação isolada de 12V

Detalhes do produto

• Projeto modular DC-DC para melhorar densidade de potência e reduzir tamanho quando utilizados múltiplos conversores
• Saída regulada isolada de 12V a partir de uma entrada flutuante de 9–36V
• Arranque confiável com baixa corrente de inrush
• Suporta distribuição eficiente de energia até o ponto de carga

Especificações técnicas

• Tensão de entrada: 9V a 36V DC
• Saída: 12V DC, 2,5A (faixa de carga)
• Potência nominal: 30W
• Isolamento: Sim
• Ripple e ruído: Menos de 120 mV
• Regulação de linha: Menos de ±1% na entrada nominal
• Regulação de carga: Menos de ±5%
• Eficiência: Até 90% (carga completa)
• Proteções: OCP, OVP, proteção contra curto-circuito, proteção térmica
• Certificações: CE, FCC
• Humidade de operação: 10% a 90% RH, sem condensação
• Temperatura de operação: 0°C a 50°C
• Temperatura de armazenamento: -20°C a 70°C
• Altitude: 0 a 10 000 ft
• Dimensões mecânicas: 78.5 x 45 x 19.6 mm
