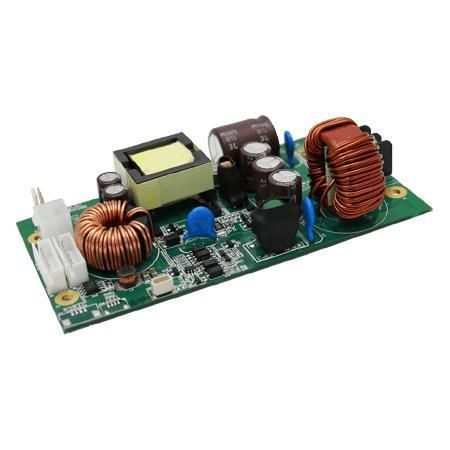

Conversor CC-CC abaixador IRTPS

isoladointegradopara equipamento de telecomunicações

Visão geral
O IRTPS é um módulo conversor CC-CC regulado e isolado que converte uma entrada de 9–36V DC numa saída isolada de 12V DC com potência nominal de 100W (12V, 8,3A). Destinado a sistemas embutidos e industriais que requerem um barramento 12V isolado e uma abordagem modular para entrega de maior potência.

Principais características

• Saída isolada 12V, 100W (12V, 8,3A)
• Faixa de entrada ampla: 9V a 36V DC
• Topologia de comutação ZVS em alta frequência
• Baixa corrente de arranque (inrush)
• Proteção de saída por sobrecorrente (OCP) e sobretensão (OVP)
• Controle de ignição opcional para aplicações veiculares/transporte

Certificações

• CE
• FCC

Detalhes do produto
O módulo foi projetado para arquiteturas de sistema DC-DC modulares: o uso de vários módulos em paralelo ou distribuição aumenta a densidade de potência e reduz o tamanho total em comparação com conversores monolíticos de entrada ultra-larga. A saída isolada reduz ruído conduzido e o impacto de transitórios nos equipamentos a jusante.

Proteção e confiabilidade
O IRTPS inclui proteções como OCP, OVP, proteção contra curto-circuito e desligamento térmico. A baixa corrente de arranque reduz a solicitação na alimentação upstream durante a inicialização. Adequado para ambientes industriais e de transporte que exigem isolamento e sequenciamento de partida.

Aplicações

• Automação industrial e robótica
• Sistemas embutidos que exigem barramentos de 12V isolados
• Sistemas veiculares e de transporte (opção de controlo de ignição)
• Equipamentos de comunicações e telecomunicações

Especificação do sistema

• Tensão de entrada: 9V a 36V DC
• Saída: 12V isolado, 8,3A (100W)
• Isolamento: Sim
• Ripple e ruído: < 120 mV
• Regulação de linha: < ±1% (tensão nominal)
• Regulação de carga: < ±5%
• Eficiência: Até 90% (carga total)
• Proteções: OCP, OVP, curto-circuito, térmica
• Dimensões: 120 x 62 x 31,1 mm

Ambiente

• Humidade de operação: 10% a 90% RH, sem condensação
• Temperatura de operação: 0°C a 50°C
• Temperatura de armazenamento: -20°C a 70°C
• Altitude: 0 a 10.000 ft

Mecânico

• Dimensões: 120 x 62 x 31,1 mm

FAQ

• Para que serve o IRTPS? — Fornecer uma saída isolada de 12V 100W a partir de uma fonte 9–36V DC para sistemas embutidos e industriais.
• Que intervalo de entrada/saída suporta? — Entrada 9–36V DC; saída isolada 12V, 100W (12V, 8,3A).
• Quais proteções estão incluídas? — Sobrecorrente, sobretensão, curto-circuito e proteção térmica.
• É adequado para sistemas veiculares? — Sim. Existe opção de controlo de ignição para sequenciamento de alimentação.
