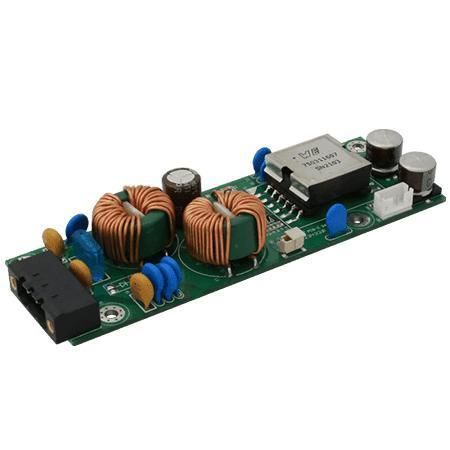

Conversor CC-CC abaixador IRT41

isoladointegradopara veículos

Visão geral
O IRT41 é um módulo conversor DC‑DC isolado que converte uma entrada não regulada de 18–32 V DC numa saída isolada regulada de 12 V até 3 A (36 W). Projetado para ambientes de classe 24 V e aplicações industriais/embarcadas, fornece isolamento, arquitetura modular e múltiplas proteções para operação fiável.

Principais características

• Módulo conversor DC‑DC isolado, 12 V @ 3 A (36 W)
• Faixa de entrada ampla: 18–32 V DC
• Alta eficiência (até 90% em carga total; documentação também refere até 94% em alguns pontos)
• Baixa corrente de inrush
• Proteção contra sobrecorrente de saída (OCP) e proteções adicionais

Projeto e proteções
O IRT41 utiliza topologia ZVS (zero‑voltage switching) em alta frequência para manter eficiência consistente ao longo da faixa de entrada. O design modular permite maior densidade de potência e redução do espaço ocupado em comparação com soluções de componente único para faixas de entrada muito amplas. Proteções integradas incluem OCP, OVP, UV, proteção contra curto‑circuito e proteção térmica.

Certificações

• CE
• FCC

Aplicações

• Automação industrial e sistemas de controle
• Eletrónica para veículos 24 V
• Equipamentos de comunicações e telecomunicações
• Sistemas embarcados que exigem alimentação isolada de 12 V no ponto de carga (robótica, módulos de controlo)

Especificações técnicas

• Modelo: IRT41
• Tensão de entrada: 18 V a 32 V DC
• Saída: 12 V DC, até 3 A (36 W)
• Isolamento: sim (isolamento entrada‑saída)
• Ripple e ruído: < 120 mV
• Regulação de linha: < ±1 % (entrada 18–32 V)
• Regulação de carga: < ±5 %
• Eficiência: até 90 % (carga plena); documentação refere até 94 %
• Proteções: OCP, OVP, UV, proteção contra curto‑circuito e térmica
• Humidade de operação: 10 % a 90 % RH, sem condensação
• Temperatura de operação: 0°C a 50°C
• Temperatura de armazenamento: -20°C a 70°C
• Altitude: 0 a 10 000 ft
• Dimensões: 114.1 x 38.6 x 19.6 mm
• Certificações: CE, FCC
