Conversor CC-CC gama de tensão de entrada 4:1 IRT40

reguladoisoladointegrado

Visão geral

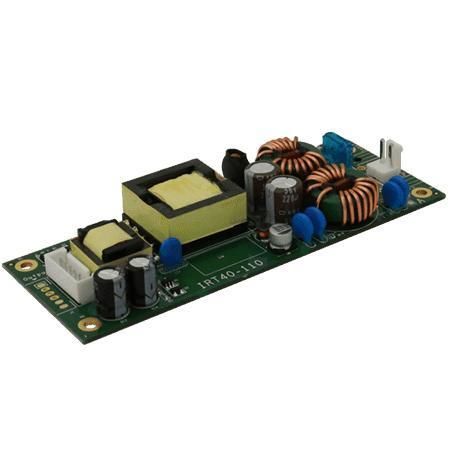

O IRT40 é um módulo conversor DC-DC isolado que converte uma entrada de 9–36V DC em uma saída isolada e regulada de 12V até 40W. Projetado para aplicações industriais e embarcadas que exigem alimentação 12V isolada, compacta e protegida.

Principais características

• Módulo conversor DC-DC isolado com potência até 40W
• Faixa de tensão de entrada: 9V a 36V DC
• Saída regulada isolada de 12V (12V @ 3,3A)
• Baixa corrente de inrush para partidas controladas
• Topologia ZVS de alta frequência para eficiência constante

Proteções e desempenho

• Proteção contra sobrecorrente de saída (OCP) e sobretensão (OVP)
• Proteção contra curto-circuito e proteção térmica
• Ripple e ruído tipicamente inferiores a 120 mV
• Eficiência até 90% em plena carga (documentação do produto menciona até ~95% em condições específicas)

Certificações

• CE
• FCC

Aplicações

• Controladores industriais e subsistemas de automação
• Equipamentos de comunicação e sistemas embarcados
• Eletrônica veicular e sistemas alimentados por bateria
• Qualquer aplicação que exija 12V isolados a partir de uma fonte 9–36V

Especificações técnicas

• Modelo: IRT40
• Função: Módulo conversor DC-DC isolado
• Tensão de entrada: 9V a 36V DC
• Saída: 12V regulada isolada
• Faixa de carga: 12V @ 3,3A
• Potência nominal: 40W
• Isolamento: Sim
• Ripple e ruído: Menos de 120 mV
• Regulação de linha: Menos de ±1% em 9~36V de entrada
• Regulação de carga: Menos de ±5%
• Eficiência: Até 90% em carga plena (documentação indica até ~95%)
• Proteções: OCP, OVP, curto-circuito, proteção térmica
• Humidade operacional: 10% a 90% RH, não condensante
• Temperatura de operação: 0°C a 50°C
• Temperatura de armazenamento: -20°C a 70°C
• Altitude: 0 a 10000 ft
• Dimensões: 120 x 45 x 18.6 mm
