Localizador de falhas para cabos UHV-500
para linha elétrica aérea

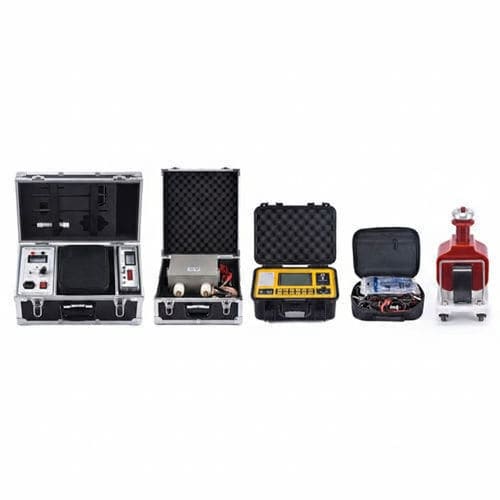

Localizador de falhas para cabos - UHV-500 - Wuhan UHV Power Technology Co.,Ltd. - para linha elétrica aérea

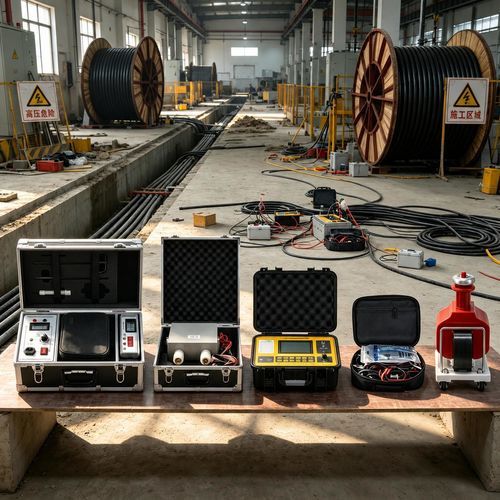

Localizador de falhas para cabos - UHV-500 - Wuhan UHV Power Technology Co.,Ltd. - para linha elétrica aérea
Guardar nos favoritos
Comparar
Mais informações no site da Wuhan UHV Power Technology Co.,Ltd.

Características

Tipo
para cabos, para linha elétrica aérea

Descrição

Visão geral
  • O localizador de falhas de cabo UHV-500 é um instrumento de diagnóstico portátil para localizar e caracterizar defeitos em cabos de energia e de comunicação. Detecta falhas de baixa/alta resistência, curto/aberto, fugas e flash-over, e fornece formas de onda e medidas de distância.


Aplicações e usos
  • Teste e localização de falhas em cabos de potência (1 kV–35 kV), cabos telefônicos, cabos de comunicação FM e cabos coaxiais; detecção de curto em cabos metálicos aéreos, falhas de aterramento, fuga de alta resistência, flash-over de alta impedância, rompimento de cabos e mau contato; medição de comprimento de cabo e velocidade de propagação para manutenção de redes e linhas.


Pathfinder (transmissor)
  • Modo de operação: saída de onda quadrada intermitente de frequência fixa
  • Potência de saída: Pomax ≥ 100 W
  • Impedância de saída: 1 Ω–∞
  • Frequência do sinal de saída: 16 kHz
  • Amplitude do sinal de saída: 15 V–340 V
  • Alimentação: AC 220 V ±10%


Localizador de falhas
  • Erro aproximado de medição: < 10%
  • Erro de ponto fixo: < ±10 cm
  • Ganho do canal eletromagnético: > 110 dB
  • Sensibilidade do receptor eletromagnético: < 5 μV
  • Ganho do amplificador de áudio: < 120 dB
  • Rejeição de 50 Hz: > 40 dB
  • Consumo do receptor: < 120 mA (≈0,7 W)
  • Profundidade de detecção enterrada: ≤ 3 m


Capacitor de pulso
  • Invólucro metálico totalmente selado, compacto e leve; adequado para geradores de corrente de partida, equipamentos a laser e linhas de teste de para-raios.
  • Norma/parâmetros: GB/T4704-92; temperatura ambiente -40 °C–55 °C; tensão nominal 1 kV–15 kV; capacitância 0,1 μF–8 μF; tolerância ±5%/±10%; tangente de perda ≤ 0,01; resistência de isolamento ≥ 2000 Ω; tensão suportável 1.1UR–1.5UR.


Transformador de ensaio CA tipo seco (GTB-3kVA/50kV)
  • Projeto compacto, sem manutenção, com boa confiabilidade de isolamento e proteção contra sobrecorrente integrada.
  • Exemplo de especificação: capacidade 3 kVA; alta tensão 50 kV; alta corrente 60 mA; entrada baixa tensão 200 V; dimensões 330 × 280 × 510 mm.


Funcionalidades e destaques
  • Combina métodos de pulso de baixa tensão e flash-over de alta tensão para localizar falhas sem necessariamente danificar os cabos.
  • Alta precisão com amostragem A/D até 100 MHz, resolução de leitura 1 m e zona cega de 1 m.
  • Grande LCD exibe forma de onda e dados; exibição de traço duplo e comparação de formas de onda; ajuste de velocidade de transmissão; armazenamento não volátil; bateria recarregável integrada para uso em campo.


Especificações técnicas
  • Distância máxima de teste: 15 km (fio aberto até 100 km)
  • Área cega de detecção: 1 m
  • Resolução de leitura de dados: 1 m
  • Dissipação de potência: 5 VA
  • Temperatura de operação: 0 °C–40 °C (limite -10 °C–50 °C)
  • Umidade relativa: 20%–90% RH (a 40 °C)
  • Pressão atmosférica: 86–106 kPa
  • Volume do host: 275 × 220 × 160 mm
  • Peso do host: 1,8 kg
