Comparador de fase digital TAG-8000

sem fio

O TAG-8000 é um testador de fase de alta tensão sem fio, portátil, projetado para identificar a fase e a sequência de fases em linhas HV conectadas à rede ou no condutor central de redes em anel. Fornece indicação qualitativa (sonora/visual) e quantitativa (diferença de ângulo de fase em tempo real) para uso seguro em campo.

Recursos principais

• Detecção de fase HV sem fio em design multimodo para ampla aplicabilidade em campo.
• Indicações qualitativas e quantitativas: sinais sonoros/visuais e indicação numérica em tempo real da diferença de fase.
• Interface interativa com ajuste de luz de fundo e desligamento automático configuráveis.
• Antena com design conforme FCC e dupla blindagem para melhor sinal e resistência a interferências (EMC).
• Exibição gráfica, leitura numérica e navegação de dados históricos para facilitar a análise.
• Função de calibração de campo para manter a precisão do ângulo de fase.

Informações adicionais

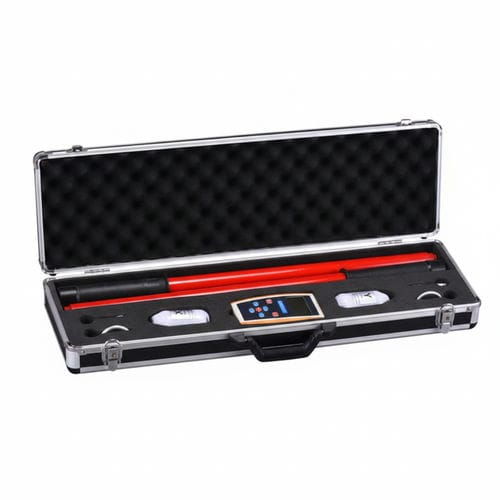

• Fornecido como unidade de mão (handset) e dois detectores (X e Y) para detecção sem contacto e transmissão sem fio.
• Destinado a verificar se duas linhas HV estão em fase ou fora de fase e a validar a sequência de fases (normal ou invertida).
• Verificação de sequência de fase por 120° no sentido horário / 240° no sentido anti-horário.

Características / Especificações técnicas

• Tensão de medição: 10 V – 220 kV (personalizável).
• Alimentação (handset): 2 × pilhas alcalinas AA (1,5 V).
• Alimentação detectores X/Y: 3 × pilhas alcalinas AA (1,5 V) cada.
• Distância de transmissão sem fio: ≤ 150 m (por detector).
• Critério "Em fase": variação do ângulo de fase ≤ 20° (limiar ajustável 0–90°, padrão 20°).
• Critério "Fora de fase": variação do ângulo de fase > 20° (limiar ajustável 0–90°).
• Precisão de exibição (medições quantitativas): ≤ 5°.
• Resolução do ângulo de fase: 1°.
• Visor: LCD.
• Velocidade de amostragem: 10 vezes/s.
• Calibração de campo: disponível para assegurar a precisão do ângulo de fase.
• Configuração da luz de fundo: OFF ou 0–999 segundos.
• Desligamento automático: Never ou 0–999 minutos (configuração do usuário).
• Temperatura de operação: -35 °C a +50 °C.
• Temperatura de armazenamento: -40 °C a +55 °C.
• Humidade relativa: ≤ 95 % RH.
• Peso: handset ≈ 0,31 kg; detector X ≈ 0,16 kg; detector Y ≈ 0,16 kg.
