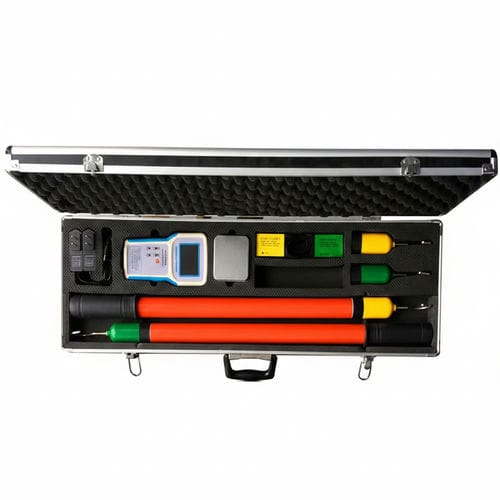

Fasímetro digital TAG-9000

multifuncional

O TAG-9000 é um testador remoto sem fio para tensões elevadas (HV), concebido para verificar o sincronismo de fases, conferir a correta marcação por cor da sequência de fases e detetar a fase em linhas energizadas, incluindo ligações de rede próximas e redes em anel. É adequado para linhas de transmissão AC de 5 V a 220 kV, para deteção de fase em indicação secundária e deteção de linha em tensão.

Principais características

• Transmissão sem fio combinada com temporização por GPS para operação segura, fiável e simples.
• Orientação por voz por locutor real para resultados de medição e passos operacionais.
• Ecrã a cores de 3,2 polegadas que mostra diferença de fase, frequência, diagrama vetorial e resultado (mesma/diferente fase) para duas linhas em simultâneo, além de contagem de satélites GPS, estado de sincronização e hora.
• Desligamento automático após 1 hora de inatividade para poupança de bateria.
• Transmissor e receptor com baterias de lítio recarregáveis; carregador 5 V incluído. Bateria host: 18650 2500 mAh; bateria transmissor: 14430 450 mAh.
• Suporta phasing remoto: distância entre unidades de 0,3 km a 800 km; alcance local em linha de vista transmissor–receptor ≈ 100 m.

Precauções de segurança

• As operações no local devem seguir as normas de distância de segurança para ensaios de alta tensão definidas pela autoridade elétrica competente.
• A configuração padrão inclui uma vareta isolante de 3 m adequada para tensões ≤ 220 kV; para > 220 kV utilize varetas isolantes mais longas conforme regulamentação local.
• Ao operar com a vareta isolante, não segure o equipamento para além da posição adequada do punho da vareta.

Manutenção e conservação

• Carregue completamente o instrumento antes de armazenar por longos períodos.
• Não guarde o produto em ambientes húmidos, com altas temperaturas ou com poeira excessiva.
• A vareta isolante deve ser submetida a um ensaio de resistência dielétrica antes do primeiro uso e a ensaios anuais subsequentes.

Especificações / Características técnicas

• Precisão da diferença de fase: erro ≤ 5°
• Precisão de frequência: ±0,1 Hz
• Faixa de medição de tensão cruzada: 5 V ～ 220 kV
• Visada máxima de transmissão (transmissor ↔ receptor): cerca de 100 metros
• Distância entre duas unidades durante phasing remoto: 0,3 km a 800 km
• Corrente de fuga durante medição de alta tensão: < 10 μA
• Consumo do transmissor em operação: < 0,1 W
• Consumo do receptor em operação: < 0,3 W
• Ambiente de trabalho: -35 °C a +45 °C; humidade ≤ 95% RH
• Peso total do equipamento: cerca de 11 kg
• Tamanho da embalagem (C × L × A): 71 cm × 26 cm × 11 cm
• Bateria host: 18650, 2500 mAh
• Bateria transmissor: 14430, 450 mAh
• Ecrã: 3,2 polegadas a cores que mostra diferença de fase, frequência, diagrama vetorial, resultados mesma/diferente fase e informações GPS
