Testador de capacidade UHV-525
para alta tensãopotênciafrequência

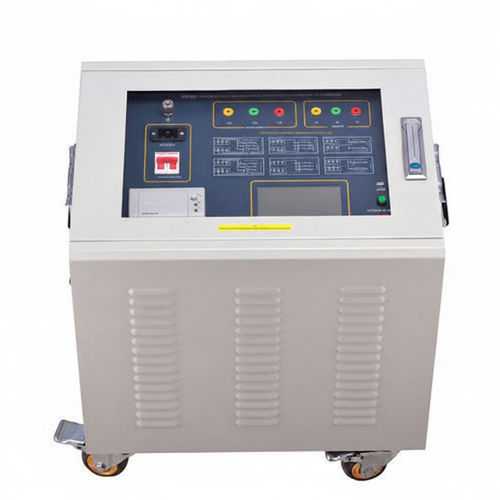

Testador de capacidade - UHV-525 - Wuhan UHV Power Technology Co.,Ltd. - para alta tensão / potência / frequência
Testador de capacidade - UHV-525 - Wuhan UHV Power Technology Co.,Ltd. - para alta tensão / potência / frequência
Testador de capacidade - UHV-525 - Wuhan UHV Power Technology Co.,Ltd. - para alta tensão / potência / frequência - imagem - 2
Guardar nos favoritos
Comparar
Mais informações no site da Wuhan UHV Power Technology Co.,Ltd.

Características

Tipo de teste
para alta tensão, potência, de capacidade, frequência
Produto testado
para cabos, para equipamento elétrico, de motor elétrico
Aplicações
para sistema de alimentação
Configuração
móvel
Outras características
digital, com display LCD, com memória

Descrição

Visão geral

  • O Testador de parâmetros de cabo de transmissão UHV-525 é um instrumento de campo para medição precisa de parâmetros em frequência de rede em linhas de transmissão de alta tensão (aéreas, cabos subterrâneos, híbridas). Mede capacitância, impedância, ângulo de impedância e resistência; adequado para ensaios com alimentação de rede ou gerador após falhas.


Principais recursos

  • Design compacto e integrado: consolida funções que antes exigiam vários equipamentos numa única unidade portátil para facilitar transporte e uso em campo.
  • Alimentação simples: operação com CA 220 V, evitando a necessidade de conexões 380 V no local.
  • Circuito anti-indução patenteado (patente n.º 201020687669.X) para operação com altas tensões induzidas (até 10 kV) e maior imunidade a correntes induzidas.
  • Tecnologia de conversão de frequência e filtragem digital: frequência de saída selecionável (45 Hz / 55 Hz) com filtragem para reduzir interferências industriais.
  • Processador digital de alta velocidade: processamento rápido e preciso dos sinais de medição.
  • Cablagem externa mínima e operação simples: medições de sequência positiva/zero com redução do cabeamento e maior segurança em campo.
  • Armazenamento de grande capacidade e exportação: registros com carimbo de data/hora até 200 conjuntos e exportação via USB para análise e relatórios em PC.
  • Segurança operacional: verificação automática da aterragem que bloqueia a operação se a aterragem for insuficiente.
  • Grande ecrã full-touch: interface por menus para operações de medição guiadas.


Especificações técnicas

  • Condições de uso: -20℃ ～ 50℃; UR < 80%.
  • Princípio anti-interferência: conversão de frequência com filtragem digital.
  • Fonte de alimentação: AC 220 V ± 10%; gerador recomendado ≥ 3 kW para ensaios com gerador.
  • Tensão máxima de saída: AC 250 V.
  • Precisão de tensão: 0,5%.
  • Precisão de corrente: 0,5%.
  • Corrente máxima de saída: 8 A.
  • Frequência de saída: 45 Hz, 55 Hz.
  • Faixas de medição: capacitância 0,01 ~ 30 μF; impedância 0,01 ~ 400 Ω; ângulo de impedância -90° ～ +90°.
  • Resolução de medição: capacitância 0,0001 μF; impedância 0,0001 Ω; ângulo de impedância 0,0001°.
  • Precisão de medição — capacitância: ≥ 1 μF: ±1% leitura ±0,01 μF; < 1 μF: ±2% leitura ±0,01 μF.
  • Precisão de medição — resistência: ≥ 1 Ω: ±1% leitura ±0,01 Ω; < 1 Ω: ±2% leitura ±0,01 Ω.
  • Precisão ângulo de impedância: ±0,2° (tensão > 1,0 V); ±0,3° (tensão 0,2 V ～ 1,0 V).
  • Corrente anti-jamming: 30 A.
  • Tensão de indução suportada: 10 kV.
  • Dimensões de instalação: 550 × 430 × 530 mm.
  • Memória: 200 conjuntos; exportação via pen USB.
  • Peso: 60 kg.


Notas de uso e entrega

  • Exportação de dados via USB para análise e elaboração de relatórios em PC; galeria de produto com imagens em alta resolução disponível.
  • Para ensaios com gerador, utilizar gerador ≥ 3 kW e verificar estabilidade da alimentação antes da medição.
  • Verificar aterramento antes da operação; o equipamento bloqueia a operação se o aterramento for insuficiente para garantir a segurança.

Catálogos

Mais informações no site da Wuhan UHV Power Technology Co.,Ltd.

Outros produtos Wuhan UHV Power Technology Co.,Ltd.

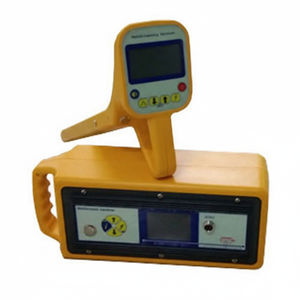

Testador de cabos
