Identificador de cabos desenergizados UHV-520

para condutores

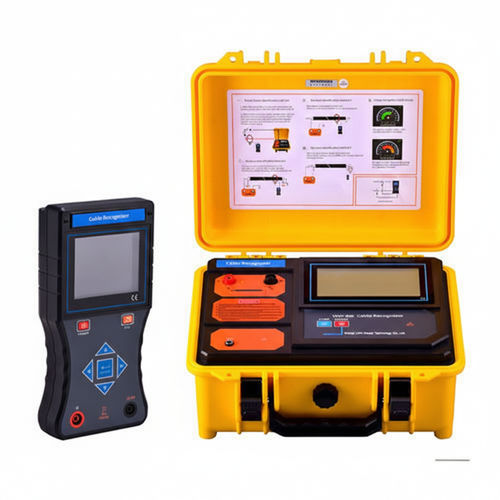

UHV-520 Testador de identificação de cabo de alimentação off-line projetado para identificar com precisão um cabo alvo entre vários cabos, evitando acidentes causados pelo corte de cabos energizados. O sistema combina um transmissor alimentado por bateria e um receptor com ecrã LCD a cores para identificação clara e baseada em múltiplos critérios em feixes de cabos congestionados.

Recursos

• Transmissor alimentado por bateria de lítio de alta energia: não requer 220 V no local; design compacto, baixo consumo e indicação de nível de bateria por múltiplos níveis.
• Receptor com ecrã LCD a cores que mostra direção, amplitude e intervalo do sinal de forma sincronizada; mantém múltiplos sinais no eixo temporal para maior precisão.
• Bobina de medição flexível que permite identificação onde pinças rígidas não podem ser aplicadas, solucionando problemas de sobreposição e congestionamento de cabos.
• Inclui pinça de lançamento para identificação em carga por acoplamento da pinça, permitindo uso off-line e em carga com um único equipamento.
• Estojo de proteção em ABS de alta resistência para proteção do instrumento e transporte em ambientes de obra.

Transmissor

• Tensão de carregamento: DC 5V
• Consumo de energia: ≤ 3W
• Horas de trabalho: ≥ 12 h
• Intervalo de sinal: ≈ 2 segundos
• Diâmetro interno da pinça de lançamento: ≥ 125 mm
• Temperatura de operação: -35℃ ～ +55℃
• Umidade ambiental: ≤ 95% UR

Receptor

• Tensão de carregamento: DC 5V
• Consumo de energia: ≤ 1W
• Critérios de identificação: direção, amplitude, intervalo (julgamento triplo)
• Limiares de sensibilidade de recepção: potência–terra ≤ 500 Ω; vivo–terra ≤ 200 Ω
• Horas de trabalho: ≥ 12 h
• Temperatura de operação: -35℃ ～ +55℃
• Umidade ambiental: ≤ 95% UR

Dimensões

• Tamanho do estojo: 520 mm × 350 mm × 170 mm

Apelidos

• Identificador do cabo de alimentação
• Identificador de cabo off-line
• Identificação de cabos
• Testador de identificação de cabos

Especificações técnicas

• Modelo: UHV-520
• Tensão de carregamento transmissor e receptor: DC 5V
• Consumo transmissor: ≤ 3W
• Consumo receptor: ≤ 1W
• Autonomia da bateria: ≥ 12 horas (transmissor e receptor)
• Intervalo de emissão do sinal: ≈ 2 segundos
• Diâmetro interno da pinça de lançamento: ≥ 125 mm
• Limiares de sensibilidade de recepção: potência–terra ≤ 500 Ω; vivo–terra ≤ 200 Ω
• Faixa de temperatura de operação: -35℃ a +55℃
• Umidade máxima de operação: ≤ 95% UR
• Estojo protetor: ABS de alta resistência
• Dimensões do estojo: 520 × 350 × 170 mm
