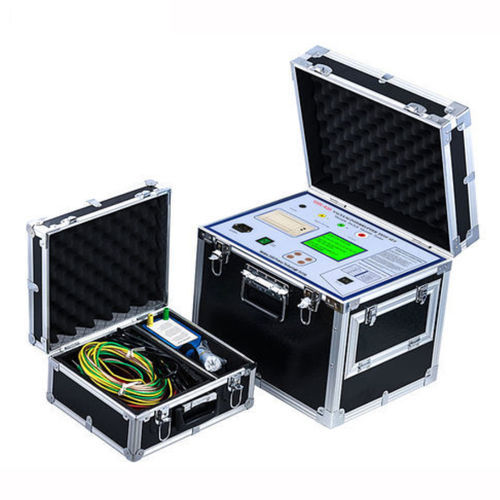

Aparelho de teste de vácuo UHV-420

de tensãoautomáticode rede elétrica

Visão geral
O conjunto de teste UHV-420 é um instrumento de medição quantitativa para avaliar o grau de vácuo em interruptores a vácuo in loco. Utiliza uma bobina de excitação não destrutiva, indicado para detecção preventiva e testes de manutenção.

Detalhes do produto
Objeto de detecção: Vários tipos de tubos de interruptor a vácuo
Método de detecção: Nova bobina de excitação que permite medição sem desmontagem
Âmbito de aplicação: Instrumento multifuncional para diversos tipos de vacuostatos
Faixa de medição: 10^-5 ～ 10^-1 Pa
Precisão de medição: ±10% nas faixas indicadas (10^-5–10^-4, 10^-4–10^-3, 10^-3–10^-2, 10^-2–10^-1 Pa)
Tensão do campo magnético: 1700 V
Campo elétrico pulsado de alta tensão: 30 kV
Distância de abertura do tubo durante o teste: distância normal de uso
Ambiente de operação: -20℃ a 40℃
Peso líquido: 24 kg
Dimensões (L×P×A): 410 × 320 × 370 mm
Amostrador: Bobina magnetron

Apelidos

• Testador de interruptor de vácuo
• Testador de grau de vácuo
• Conjunto de teste de interruptor de vácuo

Características

• Mede quantitativamente o grau de vácuo na câmara de extinção de arco de vários interruptores a vácuo.
• Medição in loco sem necessidade de desmontagem do vacuostato graças à bobina de excitação.
• Resultados de teste precisos e confiáveis para manutenção preventiva.
• Operação simples e prática para técnicos de campo.
• Dados de teste podem ser salvos, impressos e visualizados.
• Aplicações: energia elétrica, siderurgia, petroquímica, têxtil, carvão, ferrovia e outros setores.
• Equipamento de peso moderado (24 kg) facilitando o transporte.

Características / especificações técnicas

• Modelo: UHV-420
• Objeto de detecção: Vários tipos de tubos de interruptor a vácuo
• Método de detecção: Bobina de excitação para medição sem desmontagem
• Faixa de medição: 10^-5 ～ 10^-1 Pa
• Precisão de medição: ≈ ±10% nas subfaixas indicadas
• Tensão do campo magnético: 1700 V
• Campo elétrico pulsado: 30 kV
• Temperatura de operação: -20℃ a 40℃
• Peso líquido: 24 kg
• Dimensões (L×P×A): 410 × 320 × 370 mm
• Detector: Bobina magnetron
