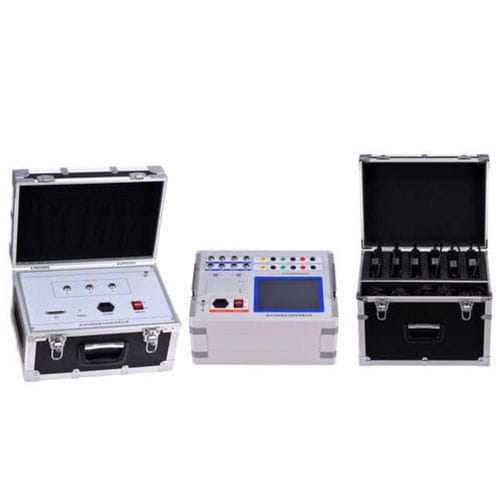

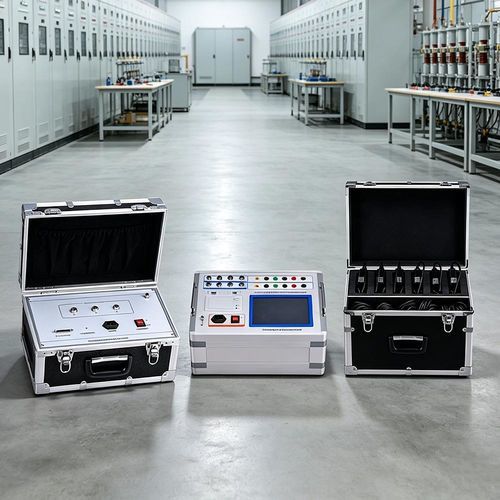

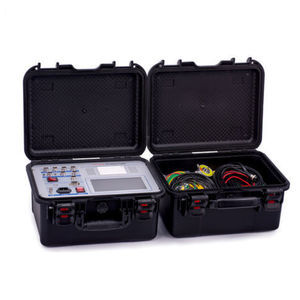

Analisador para disjuntor UHV-406

de umidade relativade velocidadeportátil

Product Introduction
O UHV-406, analisador de disjuntor com duplo aterramento, realiza medições precisas das características mecânicas de disjuntores de alta tensão (mínimo de óleo, grande volume de óleo, vácuo, SF6) em todos os níveis de tensão. Registra parâmetros de tempo, velocidade, curso e bobina necessários para avaliação de condição, análise dinâmica e diagnóstico de falhas em subestações e em campo.

Parâmetros técnicos

• Medição de tempo: suporta 12 tempos naturais de comutação; mede diferenças de fase abertura/fechamento e contagem de oscilações. Faixas: 1 ms–99 ms (0,01 ms); 1 ms–999 ms (0,01 ms gatilho interno); 1000 ms–9999 ms (0,1 ms); 10000 ms–200000 ms (1 ms). Gatilho externo: 0,01 ms–200 s. Precisão (≤1000 ms): 0,05% ± 0,1 ms.
• Medição de velocidade: velocidade instantânea de separação/fechamento e velocidade média em segmentos de curso ou ângulo. Faixas por sensor: sensor 0,1 mm 0,01–20,00 m/s; sensor angular 345° 0,01–20,00 m/s; sensor laser 0,01–15,00 m/s.
• Medição de curso: curso do contacto móvel, distância de abertura, sobrecurso, overshoot/rebound. Faixas: sensor linear 0–50 mm (resolução 0,1 mm); sensor rotativo 0–1000 mm (resolução 0,08°) com zona inválida ~15° e área efetiva de instalação ~160–200°; sensor de aceleração 0–300 mm (resolução 0,1 mm).
• Corrente de bobina: máx. 20 A, resolução 0,01 A. Resistência de bobina: 0–2000 Ω, resolução 0,01 Ω.
• Alimentação: instrumento AC 220 V ±10%, 50 Hz ±10%. Saída DC: DC 6–270 V ajustável; saídas de curta duração DC 24 V ≤15 A, DC 220 V ≤20 A.
• Gatilho externo: AC/DC 10–300 V, corrente ≤120 A.
• Funções do interruptor de isolamento: saída DC ajustável 6–270 V; tempo de saída configurável 0,01–20 s; tempo máximo de aquisição do sinal de ruptura 200 s; mede tempos de fechamento/abertura, diferenças trifásicas, tempo e número de oscilações.
• Ambiente e dimensões: volume do chassi 400 × 263 × 175 mm; temperatura de operação −20°C a +50°C; humidade relativa ≤ 90%.

Características do produto

• Ecrã tátil a cores de 8,4 polegadas legível ao sol com SO incorporado e interface estilo Windows para operação em campo.
• Impressora térmica de alta velocidade integrada para geração de relatórios no local.
• Sistema de alimentação DC integrado e ajustável (DC 20–265 V / 20 A) para alimentação das bobinas sem fontes externas.
• Kit de sensores abrangente: sensores lineares, rotativos e universais com suportes de ligação rápida para instalação sem ferramentas.
• Compatibilidade com chaves SF6, GIS, disjuntores de vácuo e disjuntores a óleo (tipos nacionais e internacionais).
• Captura em ciclo único de todos os dados de medição e formas de onda para reduzir o tempo de teste no local.
• Capacidade de armazenamento para 30.000 registos (expansível via cartão de memória) e RTC integrado para carimbo temporal.
• Interface USB para exportação direta de dados e análise em PC.
• Medição multicanal: testes simultâneos de 12 interrupções de contacto, 6 resistores de fecho, 3 contactos de grafite e 3 terminais de duplo aterramento.
• Análise avançada: geração de curva envelope (2–10 operações) e diagnóstico de frequência de vibração para avaliação mecânica.
• Conceção anti-interferência de nível subestação até 800 kV.

Especificações

• Modelo: UHV-406
• Funções principais: medição de tempos de comutação, velocidade, curso, características de rebote, corrente e resistência da bobina, gatilho externo e testes de isolamento.
• Faixas temporais: 1 ms–200000 ms (múltiplas faixas com resoluções 0,01/0,1/1 ms).
• Faixas de velocidade: até 20,00 m/s dependendo do sensor; laser até 15,00 m/s.
• Faixas de curso: linear 0–50 mm (0,1 mm); rotativo 0–1000 mm (0,08°).
• Corrente / resistência da bobina: até 20 A (0,01 A); 0–2000 Ω (0,01 Ω).
• Alimentação: AC 220 V ±10%, 50 Hz ±10%; saída DC 6–270 V ajustável.
• Armazenamento: 30.000 registos, expansível via cartão de memória.
