Testador antirroubo UHV-H100B

de alta tensãode continuidadede impedância de circuito

Apresentação

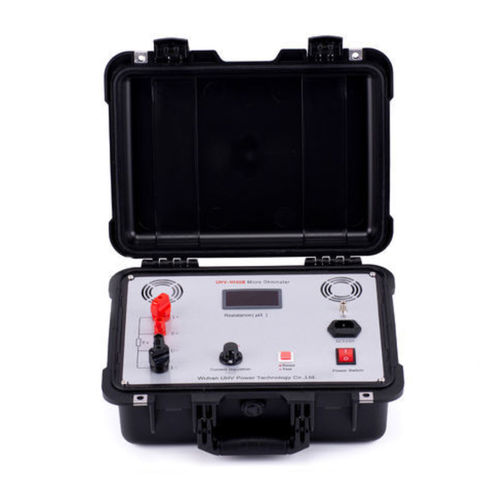

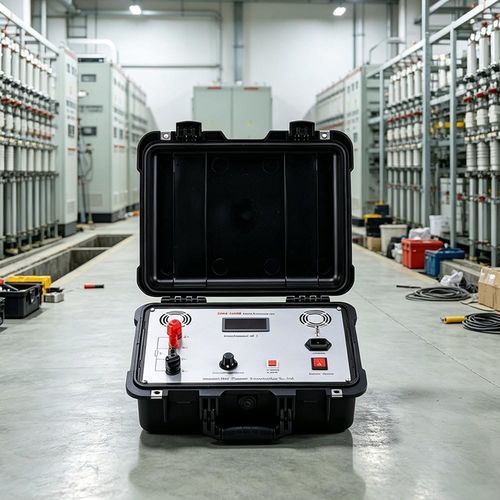

O testador de resistência de circuito de contato UHV-H100B integra uma fonte chaveada de alta frequência e circuitos de medição digitais para permitir a medição direta da resistência de circuito em equipamentos de comutação e controle. Suporta correntes de ensaio recomendadas de 100 A e 200 A CC e apresenta os resultados numericamente, fornecendo medições precisas e estáveis para manutenção em campo e testes de fábrica de equipamentos de alta tensão.

Parâmetros técnicos

• Faixa de medição: 1–1999 μΩ
• Resolução: 1 μΩ
• Corrente de ensaio: DC 100 A saída fixa (suporta medidas a 100 A e 200 A CC conforme normas nacionais)
• Precisão de medição: 0,5% ± 1 dígito
• Modo de operação: continuidade
• Visor: indicador digital de 3,5 dígitos
• Alimentação: AC 220 V ±10%, 50 Hz
• Ambiente de trabalho: −10 ℃ a 40 ℃; humidade ≤ 80% UR

Observações / Pontos de atenção

• Leia atentamente o manual de instruções antes de utilizar o equipamento.
• Siga o método de ligação indicado no manual ao conectar os cabos de ensaio.
• Não medir resistência em circuitos energizados.
• Assegure uma ligação de terra confiável durante a utilização.
• Não substituir condutores de corrente ou componentes internos sem autorização.
• Quando não estiver em uso, guardar o instrumento num local ventilado, seco, fresco e limpo; evitar humidade e gases corrosivos.

Conhecimentos básicos sobre resistência de contato

• O que é: resistência de contato é a resistência adicional que ocorre entre um contacto fixo e um contacto móvel.
• Componentes: consiste em resistência de constrição e resistência de superfície das partes de contacto.
• Motivos para resistência de contacto não qualificada: queima dos contactos após interrupção de elevadas correntes de curto-circuito; ajuste mecânico inadequado ou fixação instável que altera curso, pressão ou área de contacto; oxidação após longos períodos de inatividade; deformação da mola reduzindo a pressão de contacto; desgaste mecânico; corrosão ou depósitos em disjuntores a óleo.
• Fatores que afetam: propriedades do material (resistividade, dureza, propriedades químicas e mecânicas), forma do contacto (ponto/linha/superfície), condição da superfície (filme de óxido), pressão de contacto e rugosidade.

Aplicações

• Manutenção de campo de aparelhagem de alta tensão, testes de resistência de circuito em fábrica e inspeções por empresas e departamentos de energia.
