Testador para disjuntor UHV-412

de performancede alta tensãode vibrações

Visão geral do produto

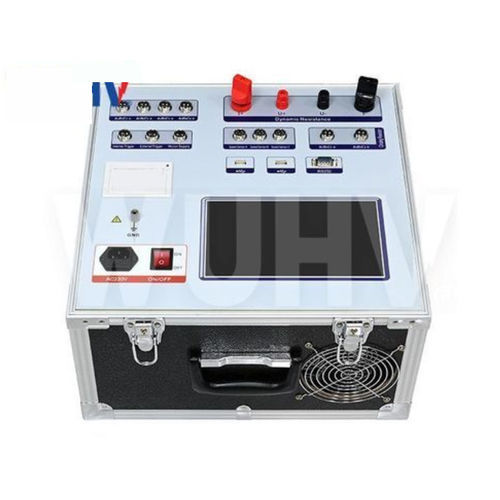

O UHV-412 realiza testes mecânicos e elétricos precisos em disjuntores de alta tensão (óleo mínimo, óleo, vácuo, SF6) para vários níveis de tensão. Em conformidade com GB1984-2014 e DL/T846.3-2017, fornece medições de tempo, resistência e resistência dinâmica necessárias para comissionamento, manutenção e diagnóstico em subestações.

Parâmetros técnicos
Medição de tempo: 12 canais para eventos de abertura/fechamento; múltiplas faixas com resolução até 0,01 ms (01–99 ms / 1–999 ms / 1000–9999 ms / 10000–200000 ms). Disparo interno 1 ms–200000 ms; disparo externo 0,01 ms–200 s. Precisão dentro de 1000 ms: 0,05 % ± 0,1 ms.
Resistência de fechamento: 30 Ω–10 kΩ, resolução 0,1 Ω, precisão ≤1 % ± 2 dígitos.
Resistência dinâmica: saída de corrente até 200 A, faixa 0–50 mΩ, precisão ≤0,5 % ± 0,5 µΩ.
Medição de velocidade: sensor linear (0,01–25,00 m/s), sensor angular 345° (0,01–25,00 m/s), sensor laser opcional (0,01–15,00 m/s); precisão típica 0,05 % ± 0,1 ms.
Medição de curso: sensor linear 0–50 mm (res. 0,1 mm), rotação eq. 0–1000 mm (res. 0,08°), sensor de aceleração 0–300 mm (res. 0,1 mm); precisão ±(1%L + 0,2) mm.
Corrente/resistência da bobina: corrente máxima 20 A (res. 0,01 A, precisão ±5 %); resistência da bobina 0–2000 Ω (res. 0,01 Ω, precisão ±5 %).
Alimentação e gatilhos: entrada AC 220 V ±10 %, saída DC DC6–270 V ajustável (curto prazo: DC24 V ≤15 A, DC220 V ≤20 A); gatilho externo AC/DC 10–300 V, corrente ≤120 A.
Teste de interruptor isolante: saída DC6–270 V ajustável; tempo de saída 0,01–20 s; captura máxima do sinal de ruptura 200 s; mede tempos de fechamento/abertura, diferenças trifásicas, rebote e frequência.
Ambiente & dimensões: gabinete 400 × 380 × 285 mm; temperatura de operação -20 °C a +50 °C; humidade relativa ≤90 %.

Recursos do produto

• Medição sincronizada de 12 canais para captura completa de eventos de abertura/fechamento
• Capacidade de teste de resistência dinâmica de 200 A para diagnóstico de contatos em campo
• Fonte DC integrada e ajustável (DC6–270 V) com saída de alta corrente por curtos intervalos
• Compatibilidade com múltiplos sensores (linear, rotação, ângulo, aceleração, laser opcional) e conector de rápida instalação
• Impressora térmica integrada para relatórios de campo e interfaces USB/RS232/WiFi opcionais para exportação
• Armazenamento para até 30.000 testes com carimbo temporal e memória expansível
• Projeto para ambientes de subestação com proteção anti-interferência até 500 kV

Especificações técnicas

• Modelo: UHV-412
• Normas: GB1984-2014, DL/T846.3-2017
• Canais de tempo: 12; resolução 0,01 ms–1 ms conforme faixa; precisão dentro de 1000 ms: 0,05 % ± 0,1 ms
• Resistência de fechamento: 30 Ω–10 kΩ, resolução 0,1 Ω
• Resistência dinâmica: 0–50 mΩ com saída até 200 A
• Sensores de velocidade: linear 0,01–25,00 m/s; ângulo 0,01–25,00 m/s; laser opcional 0,01–15,00 m/s
• Sensores de curso: linear 0–50 mm (0,1 mm); rotação 0–1000 mm eq. (0,08°); aceleração 0–300 mm (0,1 mm)
• Corrente/resistência bobina: até 20 A / 0–2000 Ω
• Alimentação: AC220 V ±10 %; saída DC DC6–270 V ajustável
• Trigger externo: AC/DC10–300 V; corrente ≤120 A
• Dimensões & ambiente: 400×380×285 mm; -20 °C a +50 °C; UR ≤90 %
