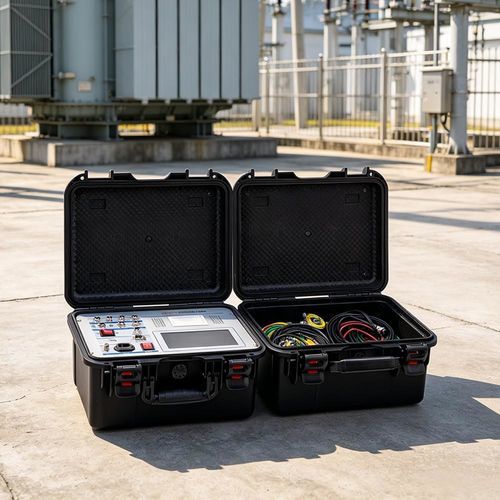

Analisador para disjuntor UHV-408

de resistência elétricade tensãode velocidade

Introdução

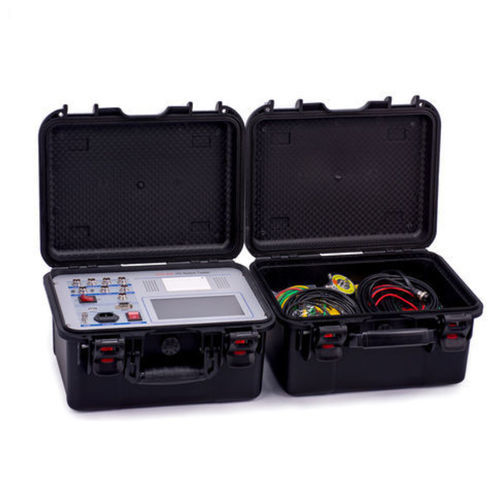

O UHV-408 é um analisador portátil para ensaios dinâmicos de disjuntores de alta tensão. Mede as características dinâmicas mecânicas em várias tecnologias e níveis de tensão (óleo, vácuo, SF6, GIS) e suporta aquisição simultânea em até 12 canais de contacto, fornecendo medições de tempo, curso, velocidade, corrente da bobina e resistência da bobina com captura de forma de onda.

Parâmetros técnicos
Medida de tempo: gatilho interno/externo, 1 ms–10000 ms, resolução até 0,01 ms; precisão ≤200 ms: 0,05% ± 0,1 ms.
Medida de velocidade: sensores lineares e angulares; intervalo linear 0,01–20,00 m/s (sensor 0,1 mm); encoder 345° com resolução 0,01°.
Medida de curso: sensor linear padrão 0–50 mm (resolução 0,1 mm); sensores opcionais 100–1000 mm; alcance do encoder 0–1000 mm.
Corrente/resistência: corrente máx. 30 A (resolução 0,01 A); resistência da bobina até 1000 Ω (resolução 0,01 Ω).
Alimentação: AC 220 V ±10%, 50 Hz ±10%; saída DC ajustável 20–270 V, curto prazo DC220V ≤ 20 A, potência 4400 W.
Trigger externo: AC/DC 10–300 V, corrente ≤ 120 A.
Ambiente de operação: -20 °C a +50 °C; humidade relativa ≤ 90%.

Recursos

• Compatível com chaves SF6, conjuntos GIS, disjuntores a vácuo, disjuntores a óleo, contactores a vácuo e disjuntores especiais; suporta medição de até 12 pontos de contacto metálico (6 principais + 6 auxiliares) com registo de forma de onda.
• Ecrã a cores de 7 polegadas visível à luz solar, interface por menu e modo de teste rápido; interface bilingue (chinês/inglês); exibição simultânea do estado de 12 canais, tempo, curso, velocidade e formas de onda com análise de velocidade média por segmento.
• Fonte DC integrada (não requer alimentação secundária externa) ajustável 20–270 V com proteção contra curto-circuito e alarme sonoro; design de dupla fonte para redundância permitindo continuidade de ensaio em caso de avaria de um circuito de controlo.
• Sensores lineares e rotativos com junta multifuncional para fixação rápida; comprimentos de sensor linear configuráveis em campo entre 30 e 1000 mm sem retorno à fábrica.
• Armazenamento para 100 registos de teste com relógio em tempo real; interfaces USB (U-disk) e RS232 para exportação de dados e ligação ao PC; opção de operação online via RS232 e impressora térmica integrada de alta velocidade.
• Projeto interno de imunidade a interferências adequado para operação fiável em subestações de 500 kV.

Notas adicionais
Fabricado na China. O UHV-408 destina-se a uso profissional em manutenção, comissionamento e testes de aceitação de disjuntores de alta tensão.

Especificações técnicas

• Modelo: UHV-408
• Intervalo de tempo: 1 ms–10000 ms; resolução 0,01 ms (≤999 ms)
• Velocidade: 0,01–20,00 m/s (sensor linear); encoder 345° / 0,01°
• Curso: 0–50 mm (padrão), opcional 100–1000 mm; resolução 0,1 mm
• Corrente/resistência: máx. 30 A (0,01 A); resistência até 1000 Ω (0,01 Ω)
• Saída DC: 20–270 V ajustável; DC220V ≤ 20 A (curto prazo); potência 4400 W
• Trigger externo: AC/DC 10–300 V, corrente ≤ 120 A
• Ecrã: 7 polegadas a cores, legível ao sol
• Armazenamento: 100 grupos de teste; relógio em tempo real
• Dimensões: 360 × 260 × 170 mm
• Temperatura de operação: -20 °C a +50 °C; humidade relativa ≤ 90%
