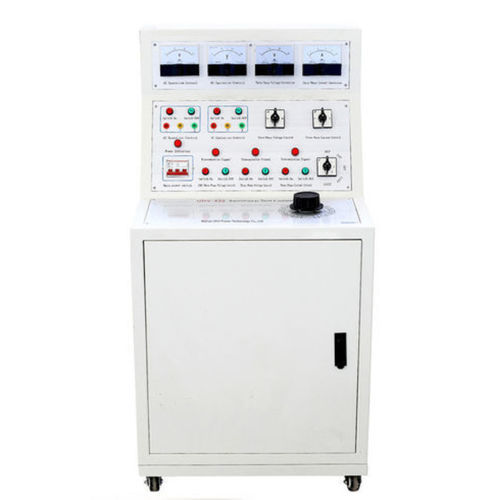

Banco de ensaio de potência UHV-430

de correntede tensãoelétrico

Descrição
A bancada de ensaio UHV-430 foi concebida para fabricantes de painéis de alta tensão (AT) e baixa tensão (BT) para efetuar ensaios de power‑on e testes funcionais em fábrica. A bancada disponibiliza várias saídas AC e DC integradas para simular condições de operação, verificar protecções e comandos e optimizar as inspeções pré‑entrega.

Resumo do produto

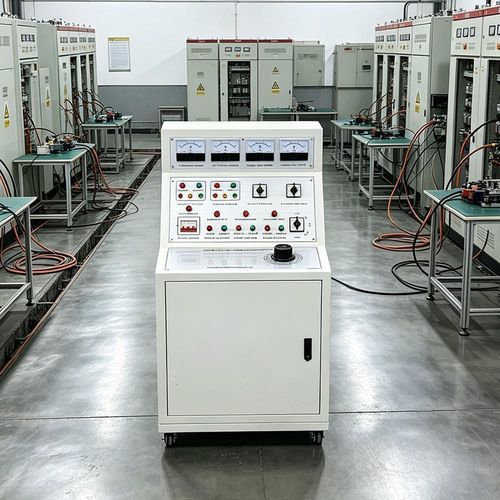

O equipamento integra saídas AC/DC fixas e ajustáveis e inclui terminais e tomadas para ligação direta aos painéis. A ficha de produto apresenta imagens e um vídeo demonstrativo que ilustram montagens e ligações típicas.

Parâmetro técnico (tabela)
Fonte de alimentação: Trifásico quatro fios AC 380 V
Tensão e corrente de saída:
- Saída trifásica AC 100 V (valor fixo) — 1 grupo
- Saída trifásica AC 0–10 A (100 V, valor ajustável) — 1 grupo
- Saída de tensão AC 0–400 V (a 220 V, corrente < 10 A) — 1 grupo
- Saída de tensão operacional DC 0–260 V — 1 grupo
- Saída monofásica AC 220 V (valor fixo, tomada) — 2 grupos
- Saída trifásica AC 380 V (valor fixo, terminal) — 1 grupo
- Tensões DC fixas: 24 V, 36 V, 110 V, 220 V — 1 grupo
Tamanho: 550×750×800 mm
Peso: 45 kg

Apelido
Bancada de ensaio de aparelhagem, Bancada de teste, Testador de aparelhagem

Características

• Integra várias fontes de alimentação AC e DC para suportar ensaios de power‑on e testes funcionais AT/BT.
• Pontos de ligação directos (tomadas e terminais) para cabo e verificação rápidos dos painéis.
• Dimensões compactas adequadas a linhas de teste em fábrica.

Características / especificações técnicas

• Modelo: UHV-430
• Fonte de alimentação: Trifásico quatro fios AC 380 V
• Saídas principais: AC 100 V trifásica (fixa) / AC 0–10 A trifásica (100 V, ajustável) / AC 0–400 V / DC 0–260 V
• Saídas adicionais: AC 220 V monofásica (tomadas, 2 grupos) / AC 380 V trifásica (terminais, 1 grupo) / Tensões DC fixas 24 V, 36 V, 110 V, 220 V
• Dimensões (L×P×A): 550 × 750 × 800 mm
• Peso: 45 kg
