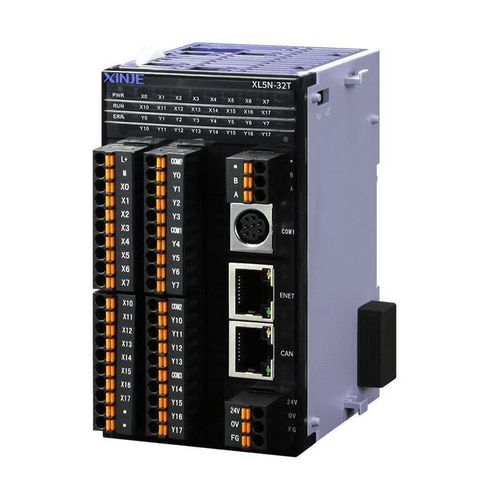

Controlador de comunicação CANbus XL5N series

compactode redecom controlador inteligente

Visão geral
Compatível com a maioria das funções da série XL5E, a série XL5N integra dois canais de comunicação CAN independentes. Suporta velocidade de comunicação de até 1 Mbps, múltiplos nós, estrutura de nó simples e formato de quadro curto para melhor desempenho em tempo real e menor probabilidade de interferência. O controlador dispõe de mecanismo de detecção de erros e varredura de escravos com um clique para simplificar a comissionamento.

Principais características

• Dois canais CAN integrados e independentes para aumentar a taxa de comunicação.
• Suporta protocolo CANopen e comunicação CANbus em formato livre (CAN2.0A e CAN2.0B).
• A comunicação CAN pode ser realizada sem módulo CANopen externo, reduzindo a latência de troca de dados.
• CAN1 padrão em CANopen e comutável entre modos CANopen mestre e escravo.
• CAN2 suporta comunicação CANbus em formato livre.
• Velocidade máxima de comunicação: 1 Mbps.
• Suporta múltiplos nós, topologia de nó simples e estrutura de quadro curto para boa resposta em tempo real e baixo risco de interferência.
• Fiação e manutenção simples: modelos como XL5N-32T podem atuar como mestre ou escravo CANopen e suportam topologia linear e cascata de dispositivos.
• Inclui ambiente de configuração/programação do sistema para programação direta e inicialização rápida.

Capacidades relacionadas

• Conjunto de recursos compatível com os controladores da série XL5E.
• Varredura de dispositivos escravos com um clique para detecção e configuração rápidas.

Especificações técnicas

• Série: XL5N series
• Canais de comunicação: 2 canais CAN independentes
• Protocolos suportados: CANopen; CANbus (CAN2.0A, CAN2.0B)
• CAN1 padrão: CANopen (comutável entre mestre e escravo)
• CAN2: comunicação CANbus em formato livre
• Velocidade máxima de comunicação: 1 Mbps
• Topologia: linear (suporta cascata de dispositivos)
• Capacidade de função de papel: pode operar como mestre ou escravo CANopen (ex.: XL5N-32T)
• Recursos: mecanismo de detecção de erros; varredura de escravos com um clique; compatibilidade com o conjunto de funções XL5E
