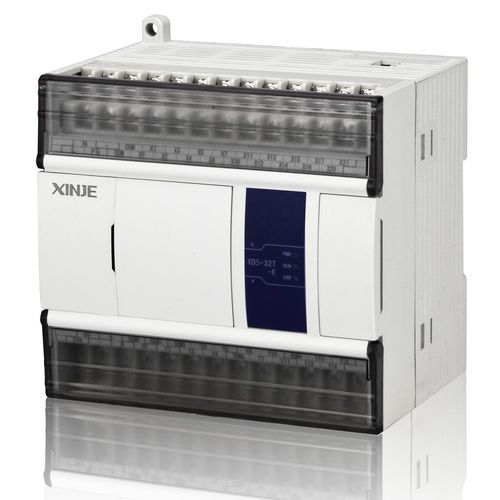

CLP aprimorado XD5 series

compactocom E/S integradascom placa de expansão de E/S

Visão geral
A série XD5 é um controlador lógico programável que incorpora todas as funções padrão de PLC, com velocidade de processamento aumentada (aprox. 15× vs. série XC), maior espaço de recursos internos e de 2 a 10 canais de saída de pulso em alta velocidade. Suporta módulos de expansão à direita, placas de expansão BD (não suportadas em modelos de 16 pontos), módulos de expansão ED à esquerda e expansão por cartão SD (exceto modelos de 16 pontos), atendendo a várias necessidades de automação.

Funções básicas e configurações

• Capacidade de programa: 512 KB
• Tempo de execução de instrução básica: 0,02–0,05 µs
• I/O máximo: 592 pontos
• Suporte a controle sequencial de I/O

Entradas e saídas de alta velocidade

• 2–10 canais de saídas de pulso a 100 kHz
• 3–10 canais de contagem de alta velocidade (monofásico máx. 80 kHz, fase AB máx. 50 kHz)

Função de comunicação

• RS232
• RS485
• Fieldbus X-NET
• Download USB em alta velocidade (até 12 Mbps)

Especificações técnicas

• Capacidade de programa: 512 KB
• Instrução base: 0,02–0,05 µs
• Pontos máximos I/O: 592
• Suporte a controle sequencial de I/O
• Saídas de pulso em alta velocidade: 2–10 canais a 100 kHz
• Contagem de alta velocidade: 3–10 canais (monofásico máx. 80 kHz, fase AB máx. 50 kHz)
• Portas de comunicação: RS232, RS485
• Fieldbus: X-NET
• Download USB alta velocidade: até 12 Mbps
• Velocidade de processamento: aprox. 15× mais rápido que a série XC
• Suporte de expansão: módulo de expansão direito, placa BD de expansão (não suportada em modelos de 16 pontos), módulo ED de expansão esquerdo
• Expansão de armazenamento: suporte a cartão SD (exceto modelos de 16 pontos)
