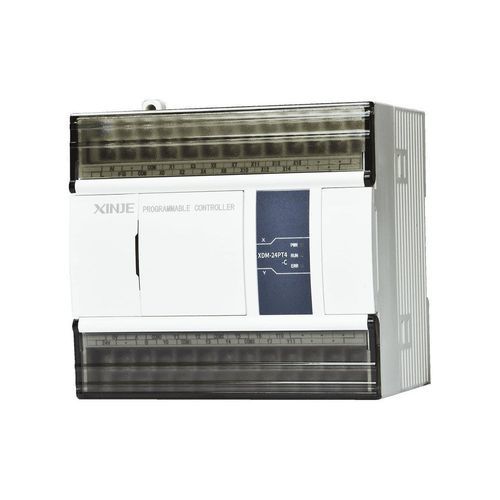

Controlador de movimento 10 eixos XDM series

RS-485USBModBUS RTU

Visão geral
Além de todas as funções de um CLP padrão, o controlador de movimento padrão série XDM fornece aproximadamente 15× a velocidade de processamento da série XC, recursos internos ampliados, acoplamento de dois eixos, interpolação linear e de arco e funções de acompanhamento. Suporta cartão SD externo para armazenamento de dados e é expansível através de módulos de expansão direito/esquerdo e placa de expansão BD.

Funções básicas e configurações

• Capacidade do programa: 512 KB – 1,5 MB
• Tempo de execução de instrução: 0,02 – 0,05 μs
• Pontos máximos de E/S: até 572
• Controle sequencial de E/S suportado
• Download em alta velocidade via USB (até 12 Mbps)

Controle de movimento

• Interpolação linear e interpolação de arco
• Função de acompanhamento (follow-up)
• Acoplamento de dois eixos (movimento sincronizado de dois eixos)

Entradas e saídas de alta velocidade

• Saídas de pulso: 4–10 canais a 100 kHz
• Contagem de alta velocidade: 4–10 canais (fase simples máx. 80 kHz; fase AB máx. 50 kHz)

Função de comunicação

• RS232
• RS485
• Fieldbus X-NET

Especificações técnicas

• Série: controlador de movimento padrão série XDM
• Capacidade do programa: 512 KB – 1,5 MB
• Velocidade de instrução: 0,02 – 0,05 μs
• Pontos máximos de E/S: 572
• Controle sequencial de E/S suportado
• Download USB em alta velocidade (até 12 Mbps)
• Movimento: interpolação linear e de arco, acompanhamento, acoplamento de dois eixos
• Saídas de pulso em alta velocidade: 4–10 canais a 100 kHz
• Contagem em alta velocidade: 4–10 canais (fase simples máx. 80 kHz; fase AB máx. 50 kHz)
• Comunicação: RS232, RS485, fieldbus X-NET
• Expansível: compatível com módulos de expansão direito/esquerdo e placa de expansão BD
• Suporta cartão SD externo para armazenamento de dados
