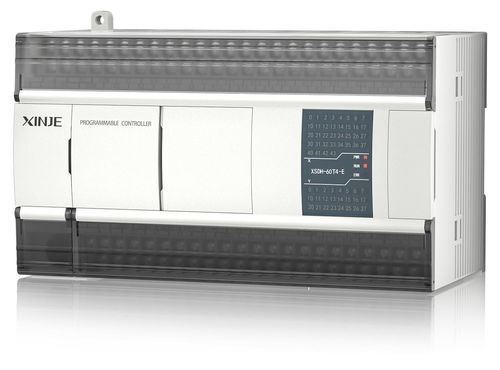

Controlador de movimento PLCopen XSDH series

de 32 eixosEtherCATEthernet

Visão geral
Formato compacto com funções de controle abrangentes. Suporta as especificações de programação PLCopen e pode referenciar bibliotecas de funções padrão, além de hospedar blocos funcionais e bibliotecas de instruções personalizadas. Suporta controle de movimento EtherCAT, EtherCAT remote I/O e comunicação Ethernet. Oferece 32 cames eletrônicas e funcionalidade de download online.

Suporte à plataforma CODESYS

• Poderosa ferramenta de programação de software PLC.
• Suporte ao padrão IEC 61131-3.
• Bibliotecas industriais extensas e desenvolvimento de bibliotecas personalizadas.
• Compatibilidade com a maioria dos fieldbuses principais para garantir a comunicação a nível de dispositivo.
• Fornece interfaces de dados para dispositivos HMI para permitir a troca entre clientes de terceiros e sistemas de controle.
• Suporta OPC UA para viabilizar transmissão de dados multiplataforma para fábricas inteligentes e requisitos da Indústria 4.0.

Função avançada de controle EtherCAT

• Equipamentos de comunicação variados: Comunica-se com uma ampla gama de dispositivos compatíveis com EtherCAT, incluindo I/O distribuído, servo drives, drives de passo e inversores de frequência.
• Controle de barramento de movimento multi-eixo: Suporta interpolação multi-eixo com modos linear, arco e espiral para plataformas multi-eixo comuns.
• Cames eletrônicas: Substitui cames mecânicos por sistemas eletrônicos de cames para maior precisão de usinagem e maior flexibilidade de configuração; adequado para máquinas de tampamento, máquinas de embalagem tipo travesseiro e máquinas de moldagem por sopro.

Sistema de controle tudo-em-um

• Porta Ethernet RJ45 padrão para comunicação de rede eficiente.
• Suporta múltiplos protocolos industriais: Modbus-TCP, TCP/IP, UDP, OPC UA, Ethernet/IP e comunicação baseada em tags.
• Topologias de rede flexíveis com suporte a cabeamento em linha e em estrela para simplificar a instalação.

Capacidades adicionais do produto

• Suporte às especificações PLCopen e várias bibliotecas de funções padrão.
• Funcionalidade de download online.
• Suporta 32 cames eletrônicas.
• Suporte a controle de movimento EtherCAT e EtherCAT remote I/O.
• Interface de dados HMI suportada.

Especificações técnicas

• Série de modelos: XSDH series
• Plataforma de programação: CODESYS; suporta IEC 61131-3
• PLCopen: Suportado (referência a bibliotecas padrão e desenvolvimento de bibliotecas personalizadas)
• Controle de movimento: Controle de movimento EtherCAT; suporta interpolação multi-eixo (linear, arco, espiral)
• Comunicação: EtherCAT, EtherCAT remote I/O, Ethernet (RJ45)
• Protocolos: Modbus-TCP, TCP/IP, UDP, OPC UA, Ethernet/IP, comunicação por tags
• Cames eletrônicas: 32 cames eletrônicas
• Download online: Sim
• Interface HMI: Fornece interface de dados HMI para integração de terceiros
• Aplicações típicas: máquinas de tampamento, máquinas de embalagem tipo travesseiro, máquinas de sopro
