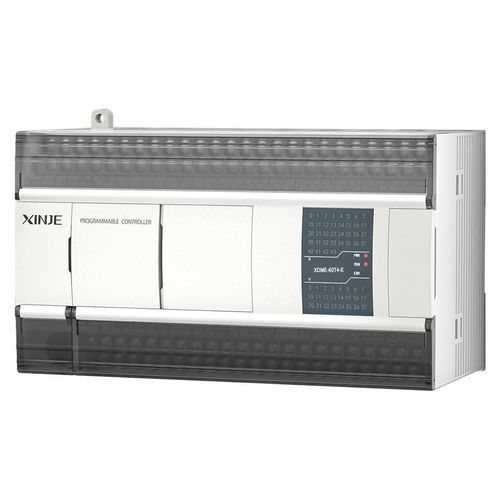

Controlador Ethernet XDME series

Visão geral
Além de todas as funções da série XDM, a série XDME apresenta velocidade de processamento 2–3× maior, maior espaço de recursos internos e suporta a conexão de módulo de expansão direito, placa BD e módulo de expansão esquerdo ED.

Funções básicas e configurações

• Capacidade de programa: 1 MB
• Tempo de execução de instrução básica: 0.01~0.03 µs
• Máximo de pontos I/O: 572
• Suporte a controle sequencial de I/O

Controle de movimento

• Interpolação linear e interpolação de arco
• Função de acompanhamento

Entradas e saídas de alta velocidade

• Saídas de pulso: 4~10 canais a 100 kHz
• Contagem de alta velocidade: 4~10 canais (fase simples até 80 kHz, fase AB até 50 kHz)

Função de comunicação

• RS232, RS485, RJ45
• Comunicação Ethernet
• Fieldbus X-NET

Especificações técnicas

• Capacidade de programa: 1 MB
• Instrução básica: 0.01~0.03 µs
• Máximo de pontos I/O: 572
• Suporte a controle sequencial de I/O
• Controle de movimento: interpolação linear, interpolação de arco, acompanhamento
• Saídas de pulso de alta velocidade: 4~10 canais a 100 kHz
• Contagem de alta velocidade: 4~10 canais (fase simples até 80 kHz, fase AB até 50 kHz)
• Portas de comunicação: RS232, RS485, RJ45; suporta Ethernet e fieldbus X-NET
