Acoplamento flexível A1C
de discotorcionalmente rígidode engrenagem

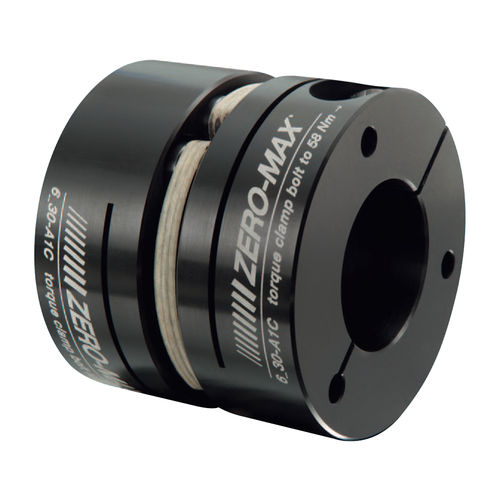

Acoplamento flexível - A1C - ZERO-MAX - de disco / torcionalmente rígido / de engrenagem
Acoplamento flexível - A1C - ZERO-MAX - de disco / torcionalmente rígido / de engrenagem
Guardar nos favoritos
Comparar

Características

Tipo
flexível, de disco, torcionalmente rígido, de engrenagem
Aplicações previstas
para a indústria têxtil, para transmissão, para eixo, para transmissão de potência mecânica, para motor, para máquinas, para instalação de teste, para agitador, para máquina de impressão, para a indústria aeroespacial, para a indústria de embalagem, para máquina-ferramenta, para robótica, para máquina de medição tridimensional, para turbina eólica, para cargas pesadas
Estrutura
compacto, cubo-árvore, em alumínio, com clamp, com conexão tipo clamp, com anel de fixação, com furo
Performance
sem folga, sem manutenção, de alto desempenho, para altas velocidades, de ruído e vibração reduzidos, de alto torque, para uso intensivo
Outras características
para correção de alinhamento, por medida, compensador
Fixação
com luva
Torque

MÁX: 564 Nm
(415,985052 ft.lb)

MÍN: 20 Nm
(14,751243 ft.lb)

Velocidade de rotação

MÁX: 15.000 rpm
(94.247,7796 rad.min-1)

MÍN: 6.700 rpm
(42.097,3416 rad.min-1)

Descrição

Os acoplamentos de disco composto (CD®) com cubo de alumínio monoflexível da série A1C foram concebidos e fabricados com peso e inércia muito reduzidos, o que os torna uma excelente escolha para as aplicações de servomotores mais exigentes da atualidade. O design exclusivo destes acoplamentos de veio flexível oferece duas características que não se encontram frequentemente juntas num acoplamento de precisão: Elevada rigidez à torção e elevada durabilidade. Combinadas, estas características permitem que o acoplamento resista a elevados níveis de exigência da aplicação, incluindo altas velocidades, inversão, indexação e outros perfis de aplicação exigentes. Vantagens do acoplamento de cubo de alumínio com braçadeira simples flexível A robusta e precisa série A1C está disponível em vários tamanhos e modelos compactos. Oferece baixa inércia e seu sistema de cubo de fixação integrado permite que este acoplamento se encaixe em muitas aplicações: Folga zero Rigidez à torção Excelente para reversão de cargas 24 horas por dia, 7 dias por semana, sem fadiga Funcionamento suave a altas velocidades Desenho compacto Aplicações do acoplamento de eixo flexível de alumínio A1C Os nossos acoplamentos de disco composto Single Flex da próxima geração permitem aos utilizadores transmitir um binário elevado num pequeno espaço. Estes acoplamentos de cubo de alumínio flexível de alta velocidade são ideais para sistemas de automação de recolha e colocação, máquinas de embalagem integradas e outras aplicações em que a velocidade e a precisão repetível são essenciais para manter as máquinas a funcionar a toda a velocidade 24 horas por dia, 7 dias por semana. As aplicações podem incluir: Máquinas-ferramentas Máquinas de impressão Equipamento de fabrico de semicondutores Actuadores lineares Tecnologia de montagem em superfície (montagem de chips IC)

---

Tradução automática  (ver texto original em inglês)
