Acoplamento flexível L4 series

rígidopara eixo de transmissãopara transmissão

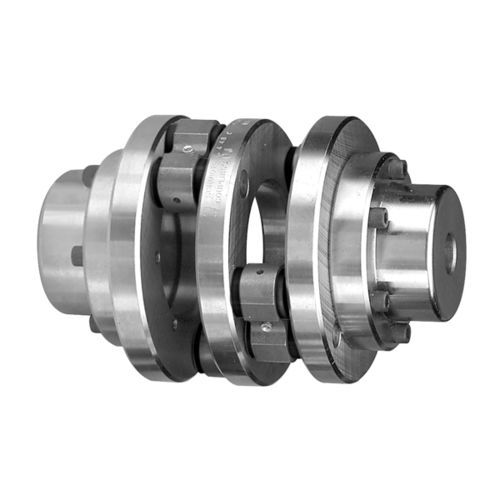

Acoplamentos Schmidt Inline - Série L400 Os acoplamentos Schmidt Inline são do tipo torque-rígido, desenhados com dois pares de elos paralelos instalados 90 graus fora de fase um com o outro. Esta disposição de ligação permite a transmissão precisa do torque e velocidade angular constante entre eixos com pequenos a moderados desalinhamentos paralelos. O acoplamento utiliza rolamentos de agulhas que podem ser pré-tensionados para condições de folga baixa e ultra baixa. Onde a folga não é tão crítica, os rolamentos de Teflon® não lubrificados estão disponíveis para uma maior capacidade de torque e onde a relubrificação do acoplamento é difícil. As aplicações típicas que se beneficiam da alta precisão proporcionada pelos Acoplamentos Schmidt Inline são alimentadores, gofradores, compactadores, prensas de impressão e muitas outras. Os engates Schmidt Inline estão disponíveis para uma faixa de torque de 500 a 35.000 libras. Acoplamentos para maiores exigências de torque estão disponíveis em pedidos especiais.
