Acoplamento flexível QD
de discocompactoduplo

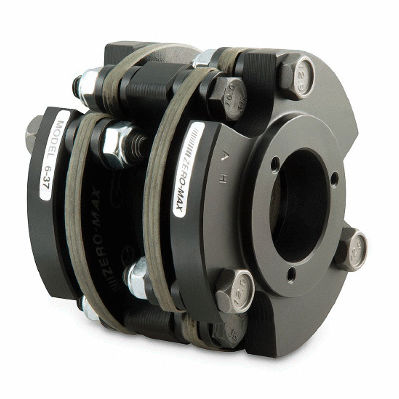

Acoplamento flexível - QD - ZERO-MAX - de disco / compacto / duplo
Acoplamento flexível - QD - ZERO-MAX - de disco / compacto / duplo
Guardar nos favoritos
Comparar

Características

Tipo
flexível, de disco
Estrutura
compacto, duplo, largo, com articulação dupla
Aplicações previstas
para transmissão de potência mecânica, para transmissão, para eixo, industrial, para bomba, para motor, para máquina-ferramenta, para servomotor, para máquinas, para máquina de papel, para agitador, para instalação de teste, para misturador, para a indústria de embalagem, para a indústria aeroespacial, para a indústria têxtil, para máquina de impressão, para cargas pesadas
Performance
sem folga, sem manutenção, de alto desempenho, para altas velocidades, de ruído e vibração reduzidos, de alto torque, para uso intensivo
Outras características
para correção de alinhamento, por medida, compensador
Fixação
luva de acoplamento de eixos
Torque

MÍN: 180,77 Nm
(133,32911 ft.lb)

MÁX: 1.762,56 Nm
(1.299,997542 ft.lb)

Velocidade de rotação

MÍN: 3.300 rpm
(20.734,5115 rad.min-1)

MÁX: 7.400 rpm
(46.495,5713 rad.min-1)

Descrição

O acoplamento de eixo flexível Double Flex Composite Disc (CD®) com cubos de bucha Quick Detachable (QD) é ideal para aplicações de precisão que requerem mais capacidade de desalinhamento do que o nosso design Single Flex. A grande capacidade de desalinhamento do acoplamento, a elevada rigidez à torção e as especificações gerais de elevado desempenho fazem deste acoplamento uma boa escolha para várias aplicações de controlo de movimentos. O cubo QD especial utilizado neste acoplamento para servo-motor utiliza um casquilho QD para uma montagem fácil e rápida no veio. Vantagens do acoplamento de disco composto Double-Flex com bucha QD de folga zero Os acoplamentos CD de disco duplo tipo bucha QD livres de manutenção estão disponíveis em formatos padrão e personalizados, oferecendo alta capacidade de desalinhamento e maior rigidez torcional. Os benefícios adicionais associados aos acoplamentos de disco composto de flexão dupla tipo bucha QD incluem: Conexão e desconexão fácil e rápida Folga zero Rigidez à torção Desempenho suave a altas velocidades Tamanho compacto Acoplamentos CD Double Flex destacáveis rapidamente para aplicações de controlo de movimento O Acoplamento CD Duplo Flex de Cubo de Bucha QD está disponível em muitos modelos e tamanhos e é utilizado quando é necessária uma maior capacidade de desalinhamento, proporcionando um melhor desempenho. A baixa inércia do acoplamento de disco CD Double-Flex e o sistema de montagem do cubo de bucha QD ajudam-no a adaptar-se perfeitamente a muitas aplicações de alta precisão. Máquinas de embalagem Sistemas Pick and Place Máquinas de impressão Máquinas-ferramentas Sistemas que utilizam servo-motores

---

Tradução automática  (ver texto original em inglês)
