Acoplamento flexível A1C
de discotorcionalmente rígidode engrenagem

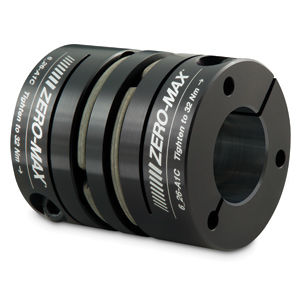

Acoplamento flexível - A1C - ZERO-MAX - de disco / torcionalmente rígido / de engrenagem
Acoplamento flexível - A1C - ZERO-MAX - de disco / torcionalmente rígido / de engrenagem
Guardar nos favoritos
Comparar

Características

Tipo
flexível, de disco, torcionalmente rígido, de engrenagem, de pinos
Estrutura
compacto, cubo-árvore, duplo, com articulação dupla, em alumínio, com clamp, com conexão tipo clamp
Aplicações previstas
para misturador, para transmissão, para eixo de transmissão, para máquina de medição tridimensional, para transmissão de potência mecânica, para motor, para servomotor, para máquina de papel, para máquina de impressão, para robô, para máquinas, para máquina-ferramenta, para agitador, para robótica, para instalação de teste, para a indústria alimentícia, para a indústria têxtil, para eixo, para a indústria de embalagem, para a indústria aeroespacial, para aparelhos médicos, para cargas pesadas
Performance
sem folga, sem manutenção, de alto desempenho, para altas velocidades, de ruído e vibração reduzidos, de alto torque
Outras características
para correção de alinhamento, por medida, compensador
Fixação
com luva
Torque

MÍN: 20 Nm
(14,751243 ft.lb)

MÁX: 282 Nm
(207,992526 ft.lb)

Velocidade de rotação

MÍN: 6.700 rpm
(42.097,3416 rad.min-1)

MÁX: 15.000 rpm
(94.247,7796 rad.min-1)

Descrição

Acoplamentos de disco composto de dupla flexão da série A1C em alumínio Os acoplamentos de disco composto (CD®) de disco duplo A1C de alumínio são projectados e construídos especificamente para uma maior capacidade de desalinhamento em comparação com o nosso modelo de flexão simples, proporcionando um desempenho insuperável para aplicações de precisão. O projeto do acoplamento A1C CD apresenta um projeto de cubo de fixação integrado que permite uma gama mais ampla de furos de eixo e uma força de fixação do eixo maior do que o projeto padrão de cubo de fixação de alumínio. Vantagens do acoplamento A1C Double Flex CD de alumínio Os acoplamentos de disco composto A1C Double Flex de alumínio oferecem baixo peso e inércia, tornando-os uma excelente escolha para aplicações de servomotores. Este acoplamento de eixo flexível de alto desempenho pode suportar altos níveis de punição de aplicações que usam reversão de alta velocidade, ao mesmo tempo que oferece uma maior capacidade de desalinhamento. Os acoplamentos de alumínio A1C Double Flex CD oferecem as seguintes vantagens: Zero folga Elevada rigidez à torção Excelente para inversão de cargas Operações com desempenho suave em velocidades mais altas Tamanho compacto Acoplamentos de alumínio A1C Double Flex CD para aplicações de controlo de movimento O acoplamento duplo-flex A1C está disponível em vários modelos e tamanhos e é utilizado quando é necessária uma maior capacidade de desalinhamento. Proporcionando maior desempenho, a baixa inércia e o sistema de fixação do disco duplo A1C ajudam-no a adaptar-se perfeitamente a muitas aplicações de alta precisão. Máquinas de embalagem Sistemas Pick and Place Máquinas de impressão Máquinas-ferramentas Sistemas que utilizam servo-motores

---

Tradução automática  (ver texto original em inglês)
