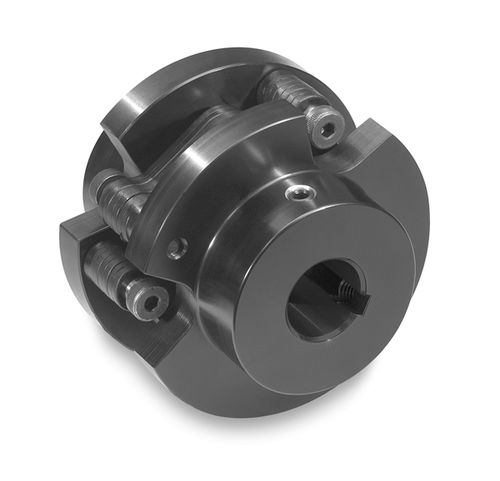

Acoplamento flexível Control-Flex®

largopara transmissãopara eixo de transmissão

Acoplamentos flexíveis em forma de parafuso transferem a rotação entre dois veios de forma precisa. Também reduzem o desgaste dos rolamentos, o que pode levar a uma manutenção dispendiosa e a uma vida útil reduzida do seu codificador. Um acoplamento em estilo de parafuso permite maiores desalinhamentos dos eixos do que os acoplamentos em estilo de braçadeira e pode manusear eixos maiores e binários mais elevados. A utilização de engates Control-Flex ajudará a prolongar a vida operacional do seu codificador e garantirá a precisão. Características do Acoplamento Flexível em Estilo de Parafuso A construção de um Acoplamento Control-Flex consiste em dois cubos (que se ligam aos eixos) e um membro flex central. Este elemento flexível é afixado aos cubos através de parafusos de ombro. Os cubos em forma de parafuso incorporam um rasgo de chaveta e uma fixação do eixo de parafuso de ajuste. Os discos flexíveis são aparafusados para capacidade de desprendimento, para fácil instalação e manutenção. Esta concepção única significa que as forças de reacção devidas à transmissão do binário e aos inevitáveis desalinhamentos do eixo são consideravelmente menores quando comparadas com engates flexíveis comuns. Os Acoplamentos de Controlo-Flex® de tipo parafuso Zero-Max foram concebidos para aplicações do tipo codificador e instrumentação. Oferecemos acoplamentos em quatro tamanhos que permitem desalinhamentos máximos do eixo paralelo de 0,055" a 0,139", binários máximos de pico de 361 a 5.638 in-lbs., e velocidades máximas de 2.500 a 6.300 RPM. Control-Flex® Vantagens do Acoplamento com Parafusos Instalação fácil Economia de espaço Elemento Flex Isolante Eléctrico Grande gama de furos, diâmetros de eixo pequenos a grandes disponíveis em qualquer tamanho Grande capacidade de desalinhamento Cargas de Reacção Ultra Baixa Desenho de retrocesso zero Livre de manutenção
