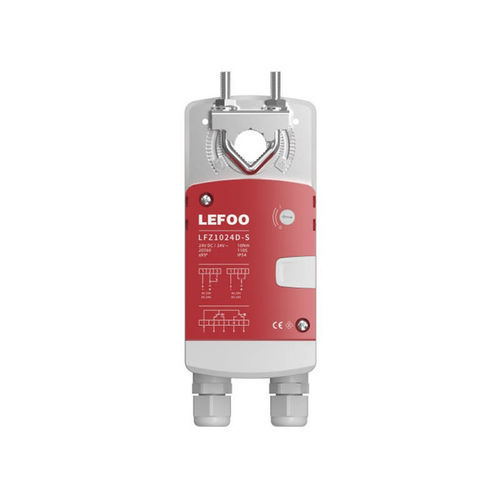

Atuador elétrico para damper LFZ10

motorizadorotativode fração de volta

Visão geral
O atuador de damper LFZ10 utiliza motor brushless, oferecendo longa vida útil, baixo ruído operacional e funcionamento confiável. Suporta controle On/Off (2/3 pontos), 0(2)-10 VDC, 0(4)-20 mA e RS485. O design acoplado diretamente permite montagem no eixo do damper. Caixa de bornes removível e prensa-cabo à prova d'água facilitam a fiação no local. Adequado para acionar dampers em sistemas HVAC e automação predial em edifícios comerciais, industriais e públicos.

Principais características

• Projetado para acionar dampers em automação predial e sistemas de ventilação mecânica (HVAC)
• Design acoplado diretamente para montagem em eixos de diferentes diâmetros
• Botão de operação manual que desengata a engrenagem para ajuste manual em caso de falta de energia
• Adequado para dampers de até aproximadamente 1,5 m²
• Caixa de bornes removível e prensa-cabo à prova d'água para facilitar instalação e fiação

Especificações técnicas

• Série do modelo: LFZ10
• Tipo de motor: motor brushless
• Tensão nominal: AC/DC 24 V 50/60 Hz; AC 100–240 V 50/60 Hz
• Faixa de tensão: AC/DC 19,2–28,8 V; AC 85–264 V
• Consumo de energia: Em funcionamento < 4,5 W; Em sustentação < 1 W
• Classe elétrica: Classe III (SELV); Classe II (Dupla isolação)
• Conexão elétrica: Bornes (14–22 AWG)
• Modos de controle: On/Off (2/3 pontos); 0(2)-10 VDC; 0(4)-20 mA; RS485
• Opções de feedback: Nenhuma; 0(2)-10 VDC; 0(4)-20 mA; RS485
• Chaves de feedback: 2 × SPDT 250 V / 3 A
• Torque: 10 N·m
• Ângulo de rotação: ≤95°; Tempo de curso (curso completo): 110 s
• Área de damper compatível: aprox. 1,5 m² (máx.)
• Nível de ruído: ≤40 dB a 1 m
• Indicação de posição: indicador mecânico
• Vida útil: 100.000 ciclos de curso completo
• Grau de proteção: IP54
• Temperatura de operação: -20 a 60 °C; Armazenamento: -40 a 80 °C
• Umidade: 5–95% sem condensação (EN 60730-1)
• Eixo do damper: comprimento > 50 mm; redondo Ø6–15 mm; quadrado 8×8–12×12 mm
• Peso da unidade exemplo: 0,65 kg (tipo 24 V On/Off)

Instalação e observações

• Direção de rotação selecionável por interruptor rotativo; verificar orientação antes da comissionamento
• Usar o botão de liberação manual para desengatar a engrenagem e permitir posicionamento manual durante manutenção ou falta de energia
• Ao utilizar alimentação AC com saída RS485, utilizar fonte de alimentação isolada
• Observar faixa de conexão dos bornes (14–22 AWG) e dimensões de montagem conforme desenhos
