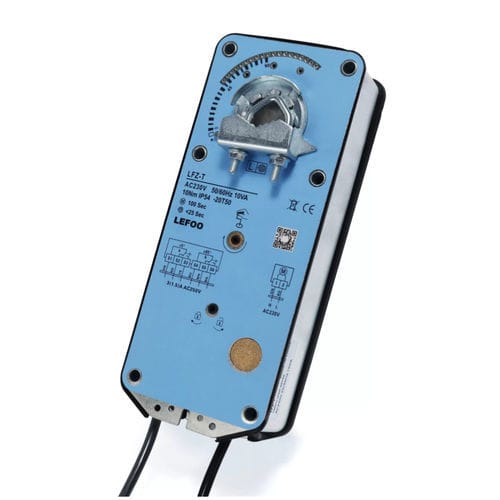

Atuador elétrico para damper LFZ-T series

manualrotativode fração de volta

Visão geral
A série LFZ-T05 de atuadores elétricos para dampers utiliza motores DC ou brushless importados para fornecer torque nominal de 5 N·m (também disponíveis variantes de 10 e 15 N·m). Projetados para dampers e ventilação predial, oferecem acionamento elétrico com reinicialização mecânica por mola (fail‑safe) em caso de perda de alimentação e suportam mais de 30.000 ciclos repetidos.

Principais características

• Torque nominal: 5 N·m (modelos 5/10/15 N·m disponíveis).
• Tipos de motor: motor DC importado ou motor brushless.
• Função: atuação elétrica com reinicialização mecânica por mola na falta de energia.
• Durabilidade: > 30.000 ciclos.
• Operação manual e indicação de posição mecânica.
• Controle: sinal ON‑OFF; variantes com interruptores auxiliares (KF).
• Grau de proteção: IP54; ruído: motor ≈46 dB, reinicialização por mola ≈62 dB.
• Compatibilidade do eixo: comprimento >50 mm; eixos redondos/quadros 10–20 mm / 10x10–16x16.
• Peso: <1,8 kg.

Parâmetros técnicos

• Tensão nominal: AC24V 50/60Hz, DC24V ou AC100–240V 50/60Hz (dependendo do modelo).
• Faixa de tensão: AC/DC 19,2–28,8 V / AC 85–265 V.
• Tamanho do cabo: 0,5 mm².
• Classificação do interruptor auxiliar: 3 A, AC230 V (modelos KF: dois conjuntos).
• Ângulo de rotação: máx. 95° (curso total ajustável mecanicamente).
• Tempo de execução do motor: ≈70 s; reinicialização por mola <20 s.
• Temperatura de operação: -20 .. +50 °C; armazenamento: -30 .. +80 °C.
• Umidade: até 95 % RH, sem condensação.

Variantes de modelo

• LFZ-T0524-K / T1024-K / T1524-K — 5 N / 10 N / 15 N, 24 V, motor ≈70 s; reinicialização por mola <20 s; controle ON‑OFF.
• LFZ-T0524-KF / T1024-KF / T1524-KF — como acima com dois conjuntos de interruptores auxiliares.
• LFZ-T05230-K / T10230-K / T15230-K — 5 N / 10 N / 15 N, 230 V, motor ≈70 s; reinicialização por mola <20 s; controle ON‑OFF.
• LFZ-T05230-KF / T10230-KF / T15230-KF — como acima com dois conjuntos de interruptores auxiliares.

Dimensões

• Consultar desenhos de dimensão para instalação e dimensionamento do eixo.
• Comprimento do eixo: >50 mm; tamanhos compatíveis: redondo 10–20 mm; 10x10 .. 16x16.
• Peso: <1,8 kg.

Documentos

• Folha de dados (PDF) disponível: atuador LFZ‑T com reinicialização por mola.
