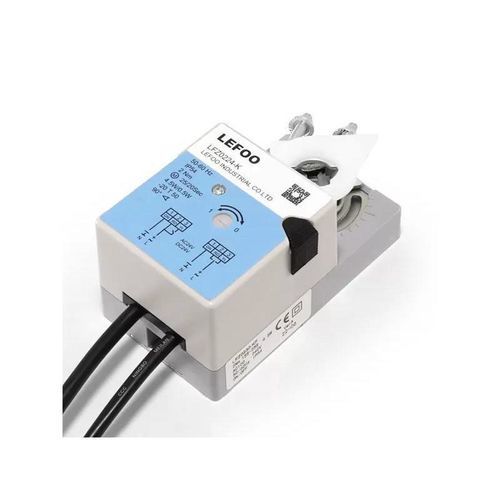

Atuador elétrico para damper LFZ series

motorizadorotativo90°

Visão geral
A série LFZ de atuadores rotativos para amortecedores utiliza motor DC importado ou motor brushless e fornece torque de 2 Nm a 40 Nm. Projetados para controle rotativo direto de sistemas de ar e água, suportam controle ON-OFF ou analógico 0(2)-10V / 0(4)-20mA com feedback conversível entre corrente e tensão. Fixação em eixo quadrado, redondo ou profilado. Possuem desengate para operação manual, proteção contra sobrecarga e indicador de posição integrados. Grau de proteção IP54.

Parâmetros elétricos
Tensão nominal: AC24V 50/60Hz; DC24V; AC10…240V 50/60Hz
Faixa de tensão nominal: AC/DC 19.2…28.8V / AC85…265V
Consumo: operacional 4,5W; espera 0,5W
Especificação fio: 0,5 mm²; terminal máx.: 2 mm²

Parâmetros de função
Torque disponível: 2 Nm, 4 Nm, 6 Nm, 8 Nm, 16 Nm, 24 Nm, 32 Nm, 40 Nm
Área de damper recomendada: 2Nm → 0,3 m²; 4Nm → 0,5 m²; 6Nm → 0,8 m²; 8Nm → 1,2 m²; 16Nm → 2,5 m²; 24Nm → 3,7 m²; 32Nm → 5,2 m²
Direção de rotação: selecionável por DIP switch
Ajuste manual: após pressionar o botão de desengate do conjunto de engrenagens
Ângulo nominal / máximo: 90° / 95°
Nível de ruído: 46 dBA (1 m)
Feedback de posição: indicador de posição fornece ângulo de rotação

Ambiente de trabalho
Classe elétrica: Ⅲ (segurança baixa tensão) & isolamento duplo (II)
Grau de proteção: IP54
Temperatura de operação: -20℃ a +50℃
Temperatura de armazenamento: -20℃ a +50℃
Teste de temperatura/umidade: 95% RH sem condensação / EN 60730-1

Dimensão & mecânica
Dimensões (L×W×H mm): ver desenho dimensional
Comprimento mínimo do eixo: >50 mm
Peso: <1,3 kg

Modelos (resumo)

• LFZ0224/230-K/KF — Torque: 2 Nm; Alimentação: 24V/230V; Tempo: 20–25 s; Controle: ON-OFF; Auxiliar: um conjunto
• LFZ0224/230-M/MF — 2 Nm; 24V/230V; 20–25 s; 0(2)~10V / 0(4)~20mA; um conjunto
• LFZ0424/230-K/KF — 4 Nm; 24V/230V; 25–30 s; ON-OFF; dois conjuntos
• LFZ0424/230-M/MF — 4 Nm; 24V/230V; 25–30 s; 0(2)~10V / 0(4)~20mA; dois conjuntos
• LFZ0624/230-K/KF — 6 Nm; 24V/230V; 25–30 s; ON-OFF; dois conjuntos
• LFZ0624/230-M/MF — 6 Nm; 24V/230V; 25–30 s; 0(2)~10V / 0(4)~20mA; dois conjuntos
• LFZ0824/230-K/KF — 8 Nm; 24V/230V; 30–45 s; ON-OFF; dois conjuntos
• LFZ0824/230-M/MF — 8 Nm; 24V/230V; 30–45 s; 0(2)~10V / 0(4)~20mA; dois conjuntos
• LFZ1624/230-K/KF — 16 Nm; 24V/230V; 30–45 s; ON-OFF; dois conjuntos
• LFZ1624/230-M/MF — 16 Nm; 24V/230V; 30–45 s; 0(2)~10V / 0(4)~20mA; dois conjuntos
• LFZ2424/230-K/KF — 24 Nm; 24V/230V; 120–160 s; ON-OFF; dois conjuntos
• LFZ2424/230-M/MF — 24 Nm; 24V/230V; 120–160 s; 0(2)~10V / 0(4)~20mA; dois conjuntos
• LFZ3224/230-K/KF — 32 Nm; 24V/230V; 160–200 s; ON-OFF; dois conjuntos
• LFZ3224/230-M/MF — 32 Nm; 24V/230V; 160–200 s; 0(2)~10V / 0(4)~20mA; dois conjuntos
• LFZ4024/230-K/KF — 40 Nm; 24V/230V; 200–220 s; ON-OFF; dois conjuntos
• LFZ4024/230-M/MF — 40 Nm; 24V/230V; 200–220 s; 0(2)~10V / 0(4)~20mA; dois conjuntos

Documentos
Ficha técnica do produto e certificado CE (LVD) disponíveis em PDF mediante solicitação.

Especificações técnicas

• Faixa de torque: 2–40 Nm
• Sinais de controle: ON-OFF ou 0(2)-10V / 0(4)-20mA
• Alimentação: 24V DC / 24V AC / 85–265V AC (conforme modelo)
• Consumo: 4,5W operação; 0,5W standby
• Proteção: IP54
• Temperatura de operação: -20℃ a +50℃
• Nível de ruído: ≈46 dBA (1 m)
• Ajuste manual e proteção contra sobrecarga integrados
• Ângulo de rotação: 90° nominal / 95° máx
• Comprimento mínimo do eixo: >50 mm; Peso: <1,3 kg
