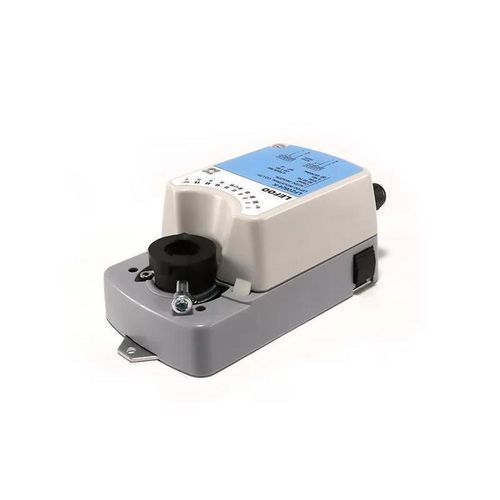

Atuador elétrico para damper LFZ-Q series

rotativo90°IP54

Apresentação
A série LFZ-Q de atuadores rotativos para dampers oferece opções de torque rápidas (5, 8, 16, 24, 40 Nm) com motores DC ou brushless. Projetados para transporte ferroviário, ventilação, laboratórios e aplicações HVAC industriais, montam-se em eixos quadrados, circulares ou personalizados e incluem liberação manual, indicador de posição e proteção contra sobrecarga.

Especificações principais

• Torques disponíveis: 5 / 8 / 16 / 24 / 40 Nm (48 Nm referenciado)
• Alimentação: DC24V, AC24V 50/60Hz, AC100–240V (faixas AC/DC 19–28,8V / AC85–265V)
• Consumo: Execução 4,5 W; standby 0,5 W
• Proteção: IP54; Classe elétrica: SELV / dupla isolação
• Rotação: 90° nominal (máx. 95°); direção selecionável por DIP
• Ruído: ~46 dBA (1 m); Temp. operação: -20°C a +50°C; armazenamento: -30°C a +80°C
• Cabo/term.: cabo 0,5 mm²; terminal máx. 2 mm²

Seleção de modelos (exemplos)

• LFZ-Q0524/230-K/KF — 5 N·m; 24V/230V; 3,5 s; controle On-off; dois interruptores auxiliares
• LFZ-Q0824/230-M/MF — 8 N·m; 24V/230V; 8 s; 0(2)–10 V / 0(4)–20 mA; dois interruptores auxiliares
• LFZ-Q1624/230-M/MF — 16 N·m; 24V/230V; 16 s; controlo analógico; dois interruptores auxiliares
• LFZ-Q2424/230-M/MF — 24 N·m; 24V/230V; < 30 s; controlo analógico; dois interruptores auxiliares
• LFZ-Q4024/230-M/MF — 40 N·m; 24V/230V; < 30 s; controlo analógico; dois interruptores auxiliares

Instalação e características

• Montagem: compatível com eixos quadrados, circulares e outros; comprimento mínimo do eixo > 50 mm
• Ajuste manual via botão de desengate de engrenagem; limite manual
• Direção de rotação selecionável por DIP; indicador de ângulo para posição
• Proteção completa contra sobrecarga; peso < 1,3 kg

Informações de pedido
O sufixo -KF / -MF indica variantes com interruptores auxiliares; especifique a designação completa ao encomendar.

Aplicações típicas

• HVAC e automação predial
• Ventilação em transporte ferroviário
• Salas limpas e laboratórios
• Ventilação industrial e tratamento de água
