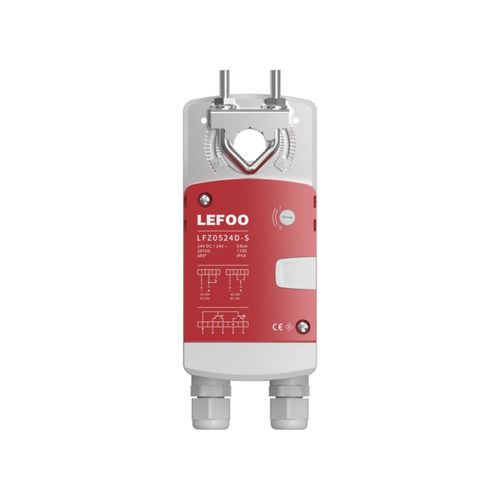

Atuador elétrico para damper LFZ05

motorizadorotativode fração de volta

Visão geral do produto
O LFZ05 é um atuador de comporta acoplado diretamente com motor brushless, projetado para controle de comportas em sistemas HVAC e de ventilação mecânica. Suporta vários modos de controlo (On/Off, 2 pontos, 3 pontos, 0(2)-10 VDC, 0(4)-20 mA, RS485) e fornece baixo ruído, longa vida útil e fiação simplificada em campo através de caixa de bornes e prensa-cabos à prova d'água.

Aplicações

• Sistemas de automação predial (HVAC)
• Ventilação mecânica em edifícios comerciais
• Ventilação industrial e tratamento de ar
• Utilidades públicas e grandes instalações

Especificações principais

• Modelo: LFZ05
• Torque: 5 Nm
• Ângulo de rotação: ≤95°
• Tempo de funcionamento (curso completo): 110 s
• Nível de ruído: ≤40 dB a 1 m
• Vida útil: 100.000 ciclos (curso completo)
• Grau de proteção: IP54
• Temperatura de operação: -20 °C a 60 °C
• Temperatura de armazenamento: -40 °C a 80 °C
• Humidade máxima: 5%–95% sem condensação (EN 60730-1)

Parâmetros elétricos

• Tensão nominal: AC/DC 24 V 50/60 Hz; AC 100–240 V 50/60 Hz
• Faixa de tensão: AC/DC 19,2–28,8 V; AC 85–264 V
• Consumo: em funcionamento <4,5 W; em retenção <1 W
• Classe elétrica: Classe III (SELV) ou Classe II (dupla isolação)
• Sinais de controlo: On/Off, 2 pontos, 3 pontos, 0(2)-10 VDC, 0(4)-20 mA, RS485
• Opções de feedback: nenhuma / 0(2)-10 VDC / 0(4)-20 mA / RS485
• Chaves de feedback: 2 × SPDT 250 V / 3 A
• Ligação elétrica: bornes (14–22 AWG)

Mecânica & dimensões

• Montagem acoplada diretamente ao eixo da comporta
• Comprimento de eixo requerido: >50 mm
• Compatibilidade de eixo: Ø6–16 mm redondo ou □8×8–12×12 mm quadrado
• Peso: 0,65 kg (tipo 24 V On/Off)
• Consultar desenhos dimensionais para medidas exatas

Instalação & observações

• Direção de rotação selecionável por interruptor rotativo; liberação manual por botão para posicionamento manual
• Verificar fiação conforme modo de controlo selecionado e utilizar secção de cabo recomendada
• Importante: para unidades com saída RS485 alimentadas por AC, usar fonte de alimentação isolada
• Adequado para instalações HVAC comerciais e industriais leves; verificar condições ambientais antes da instalação
