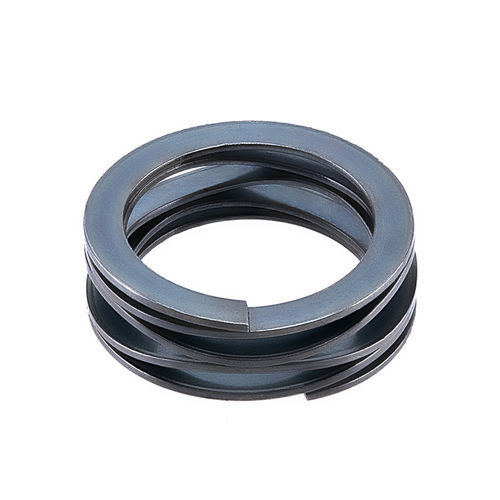

Mola de compressão LM28 series

enroladaonduladade arame chato

Molas multionduladas / Molas onduladas de compressão com calço nas extremidades

Descrição:

• Uma mola ondulada (wave spring) é uma mola formada por fita metálica pré-endurecida, processada por enrolamento na borda com ondulações que produzem o efeito elástico desejado.
• As molas onduladas multivoltas com extremidade de calço são indicadas para aplicações que exigem especificações de deflexão e carga apertadas, especialmente onde o espaço axial é crítico.

A função básica destas molas é aplicar força após o aperto da porca, aumentando a força de atrito entre porca e parafuso para evitar o afrouxamento devido à vibração do equipamento, oferecendo também uma medida de proteção adicional.

Material e tratamento:
Material típico: aço de mola 65Mn; tratamento térmico para dureza HRC44-51 HRC; acabamento superficial aplicado conforme especificação do produto. Existe também versão com calço em diferentes ligas (ex.: aço carbono, aço inoxidável, Inconel, ligas de cobre, ligas de titânio).

Nota sobre arruelas de travamento relacionadas:
O elemento de trava (snap spring / lock washer) associado atua como uma arruela elástica com superfícies de dentes helicoidais internas e superfícies radiais externas; quando montadas, estas superfícies asseguram engajamento que evita o afrouxamento do parafuso por vibração, obtendo efeito de travamento mecânico.

Condições que influenciam a vida útil e falhas:

• Qualidade de fabricação: problemas materiais ou de processo (por exemplo, tratamentos insuficientes ou materiais com defeito) podem causar fadiga elástica precoce e falha da mola.
• Condições ambientais: temperaturas de operação elevadas ou ambientes agressivos podem reduzir a elasticidade e acelerar a falha das molas se excederem limites de projeto.

Aplicações típicas:
Molas onduladas multivoltas com extremidade de calço são usadas onde se exige solução de mola compacta e precisa, incluindo:

• Instrumentos de precisão (micrômetros, relógios comparadores, equipamentos de teste).
• Setor aeroespacial e defesa (atuadores, válvulas e componentes que requerem força confiável).
• Dispositivos médicos (instrumentos cirúrgicos, equipamentos de diagnóstico, dispositivos implantáveis).
• Eletrónica de consumo (telefones móveis, laptops e outros dispositivos com espaço restrito).
• Maquinário industrial (bombas, motores e outros componentes que exigem força consistente).

Características principais:

• Alta força em design compacto, adequado a espaços limitados.
• Saída de força consistente e controlável, adequada para aplicações que requerem precisão de carga/deflexão.
• Durabilidade quando fabricadas em materiais e tratamentos adequados.
• Extremidade com calço que permite controle preciso da altura instalada e da carga instalada.
• Perfil baixo, versatilidade de uso em múltiplos setores.

Especificação (tabela de referência de produto):
Colunas: Número da peça | Diâmetro do furo (mm) | Diâmetro do eixo (mm) | Carga (N) | Altura de trabalho (mm) | Altura livre (mm) | Ondas | Voltas | Grossura (mm) | Parede Radial (mm) | Taxa de Primavera (N/MM)
LM28-H1 | 28 | 22 | 130 | 4.57 | 7.24 | 3.5 | 3 | 0.46 | 2.39 | 48.69
LM28-L1 | 28 | 22 | 50 | 3.76 | 7.24 | 3.5 | 3 | 0.3 | 2.39 | 14.37
LM28-M1 | 28 | 22 | 80 | 4.39 | 7.24 | 3.5 | 3 | 0.38 | 2.39 | 28.07
LM28-H2 | 28 | 22 | 130 | 6.07 | 9.65 | 3.5 | 4 | 0.46 | 2.39 | 36.31
LM28-L2 | 28 | 22 | 50 | 5.00 | 9.65 | 3.5 | 4 | 0.3 | 2.39 | 10.75
LM28-M2 | 28 | 22 | 80 | 5.84 | 9.65 | 3.5 | 4 | 0.38 | 2.39 | 21.00
LM28-H3 | 28 | 22 | 130 | 7.59 | 12.07 | 3.5 | 5 | 0.46 | 2.39 | 29.02
LM28-L3 | 28 | 22 | 50 | 6.27 | 12.07 | 3.5 | 5 | 0.3 | 2.39 | 8.62
LM28-M3 | 28 | 22 | 80 | 7.32 | 12.07 | 3.5 | 5 | 0.38 | 2.39 | 16.84
LM28-H4 | 28 | 22 | 130 | 9.12 | 14.48 | 3.5 | 6 | 0.46 | 2.39 | 24.25
LM28-L4 | 28 | 22 | 50 | 7.52 | 14.48 | 3.5 | 6 | 0.3 | 2.39 | 7.18
LM28-M4 | 28 | 22 | 80 | 8.79 | 14.48 | 3.5 | 6 | 0.38 | 2.39 | 14.06
LM28-H5 | 28 | 22 | 130 | 10.64 | 16.89 | 3.5 | 7 | 0.46 | 2.39 | 20.80
LM28-L5 | 28 | 22 | 50 | 8.79 | 16.89 | 3.5 | 7 | 0.3 | 2.39 | 6.17
LM28-M5 | 28 | 22 | 80 | 10.24 | 16.89 | 3.5 | 7 | | |

Características / Especificações técnicas

• SKU (identificador do produto): 0fc4927e4b1b
• Denominação comercial: Multi Turn Wave Springs with Shim End
• Material principal: aço de mola 65Mn (também disponível em versões em aço inoxidável, INCONEL, ligas de cobre e titânio)
• Tratamento térmico: dureza típica HRC 44-51
• Formato e disponibilidade: múltiplas referências (ex.: LM28-H1, LM28-L1, LM28-M1, etc.) conforme tabela de especificações
• Aplicações típicas: instrumentação de precisão, aeroespacial/defesa, dispositivos médicos, eletrónica, maquinário industrial
