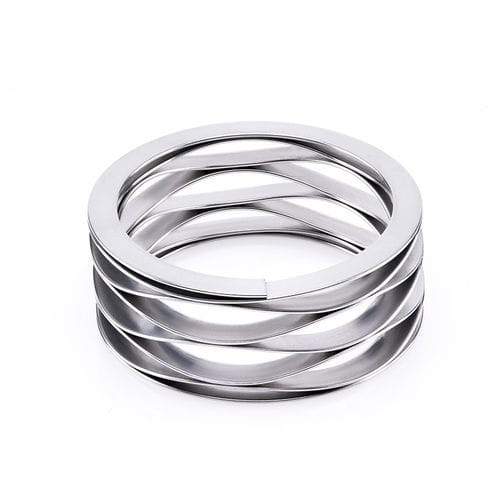

Mola ondulada L200 series

de compressãoenroladade arame chato

Molas multi onduladas - Molas de compressão onduladas com calços nas extremidades - Aço inoxidável

Descrição:

• Uma mola ondulada multivolta de aço inoxidável com extremidade de calço (também conhecida como mola ondulada ou scrowave) é composta por arame plano pré-endurecido, produzido por um processo de enrolamento na borda ao qual são adicionadas ondas para proporcionar o efeito de mola.
• As molas multi-ondas são indicadas para aplicações que requerem especificações de deflexão e carga apertadas onde o espaço axial é crítico.
• Capacidades: espessura da mola de 0,15 mm a 0,7 mm (0,006" a 0,0276").
• Diâmetro externo da mola: forma de 12 mm a 60 mm (0,472" a 2,36").

Descrição adicional:
As molas onduladas multivoltas com extremidade de calço suportam cargas axiais (carga estática ou alternada) e caracterizam-se por "trabalhar com a maior carga no menor espaço". O diâmetro externo padrão comum pode variar de 6,0 mm a 600,00 mm, e a espessura de 0,2 mm a 40,00 mm. Estas molas são elementos elásticos amplamente utilizados nas indústrias mecânica e eletrônica: produzem grandes deformações elásticas quando carregadas e recuperam a sua forma ao descarregar, convertendo energia de deformação em trabalho mecânico ou energia cinética. São aplicáveis quando há requisitos de anticorrosão, resistência a temperaturas elevadas/baixas e propriedades não magnéticas.

Benefícios do uso:

• Redução do tempo e custo de fabricação graças à extremidade de calço, eliminando processos adicionais para a criação da ponta da mola.
• Maior eficiência e desempenho ao garantir assento adequado contra componentes.
• Maior resistência à corrosão devido à construção em aço inoxidável.
• Maior durabilidade proporcionada pelo design multivoltas, garantindo desempenho a longo prazo.

Aplicações comuns:
Indústria automotiva (ex.: sistemas de válvulas), dispositivos médicos (ex.: seringas, bombas de infusão) e diversas aplicações industriais que exigem alta rigidez em pequeno espaço axial.

Vantagens:

• Alta rigidez, forte amortecimento e capacidade de absorção de vibração; suporta grandes cargas com pequena deformação — adequado para situações com espaço axial reduzido.
• Com características de rigidez variável, apresentam ampla gama de comportamento não linear.
• É possível alterar as características combinando molas multivoltas (involução, empilhamento, diferentes espessuras e números de folhas).

Características:
Curso curto e carga pesada
Espaço pequeno necessário
Fácil combinação de usos
Fácil manutenção e substituição
Econômico e seguro
Durável

Especificação (tabela):
Número da peça | Opera em Diâmetro do Furo (mm) | Lears Shaft Diâmetro (mm) | Carregar | Altura de trabalho (mm) | Altura Livre (mm) | Ondas | Voltas | Grossura | Parede Radial | Taxa de Primavera (N/MM)
L200-H1 | 50.8 | 40.64 | 400.08 | 5 | 9.53 | 4.5 | 3 | 0.61 | 3.76 | 88.55
L200-L1 | 50.8 | 40.64 | 111.13 | 2.39 | 9.53 | 3.5 | 3 | 0.46 | 3.63 | 15.575
L200-M1 | 50.8 | 40.64 | 222.26 | 3.56 | 9.53 | 4.5 | 3 | 0.46 | 3.63 | 37.275
L200-H2 | 50.8 | 40.64 | 400.08 | 6.55 | 12.7 | 4.5 | 4 | 0.61 | 3.76 | 65.1
L200-L2 | 50.8 | 40.64 | 111.13 | 3.05 | 12.7 | 3.5 | 4 | 0.46 | 3.63 | 11.55
L200-M2 | 50.8 | 40.64 | 222.26 | 4.67 | 12.7 | 4.5 | 4 | 0.46 | 3.63 | 27.65
L200-H3 | 50.8 | 40.64 | 400.08 | 8.43 | 15.88 | 4.5 | 5 | 0.61 | 3.76 | 53.725
L200-L3 | 50.8 | 40.64 | 111.13 | 4.01 | 15.88 | 3.5 | 5 | 0.46 | 3.63 | 9.45
L200-M3 | 50.8 | 40.64 | 222.26 | 6.22 | 15.88 | 4.5 | 5 | 0.46 | 3.63 | 23.1
L200-H4 | 50.8 | 40.64 | 400.08 | 9.88 | 19.05 | 4.5 | 6 | 0.61 | 3.76 | 43.575
L200-L4 | 50.8 | 40.64 | 111.13 | 4.55 | 19.05 | 3.5 | 6 | 0.46 | 3.63 | 7.7
L200-M4 | 50.8 | 40.64 | 222.26 | 7.06 | 19.05 | 4.5 | 6 | 0.46 | 3.63 | 18.55
L200-H5 | 50.8 | 40.64 | 400.08 | 11.81 | 22.1 | 4.5 | 7 | 0.61 | 3.76 | 38.85
L200-L5 | 50.8 | 40.64 | 111.13 | 5.51 | 22.1 | 3.5 | 7 | 0.46 | 3.63 | 6.65
