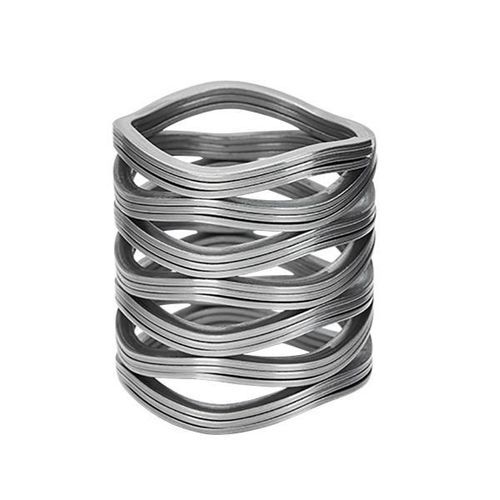

Mola prato de compressão

enroladaonduladade arame chato

Molas onduladas entrelaçadas Molas de disco onduladas empilhadas de material

Descrição:

• Uma mola ondulada entrelaçada, também conhecida por mola ondulada enrolada ou mola scrowave, é uma mola constituída por arame plano pré-endurecido num processo denominado enrolamento na extremidade; durante este processo são adicionadas ondas para lhe dar um efeito de mola.
• As molas onduladas entrelaçadas devem ser usadas em aplicações que exigem especificações de deflexão de carga apertadas onde o espaço axial é crítico.
• Capacidades: espessura da mola de 0,15 mm a 0,7 mm (0,006″ a 0,0276″).
• Diâmetro exterior: forma de 12 mm a 60 mm (0,472″ a 2,36″).

Descrição detalhada:
As molas onduladas entrelaçadas são compostas por duas ou três molas onduladas de espessura, amplitude e frequência semelhantes. As molas compostas são enroladas juntas de modo que fiquem intercaladas e alinhadas ao longo do comprimento, o que aumenta efetivamente a espessura de cada volta para fornecer cargas mais altas mantendo características de deformação semelhantes.

Molas onduladas entrelaçadas carregam cargas elevadas em espaços reduzidos. Em comparação com outros tipos de molas, a energia de deformação por unidade de volume é maior. Possuem boa capacidade de amortecimento e absorção de choque, especialmente quando é usada a combinação sobreposta, devido ao efeito da resistência ao atrito de superfície, resultando em maior absorção de choque e dissipação de energia.

As molas apresentam propriedades de rigidez variáveis. Ao alterar a relação entre a altura do cone truncado interno e a espessura do disco, podem ser obtidas diferentes curvas características de mola (lineares, crescentes, decrescentes ou combinações). Características de rigidez variável também podem ser obtidas combinando discos com diferentes espessuras ou empilhando discos com números diferentes de folhas.

As molas onduladas entrelaçadas permitem ajustar capacidades de carga e curvas características alterando o número de discos ou a combinação de discos, tornando possível adaptar discos de cada tamanho a uma ampla gama de usos.
Características das molas onduladas entrelaçadas:

• Desempenho de ajuste preciso: a relação entre força e deslocamento é muito sensível.
• Boa suavidade: a faixa de deformação é relativamente ampla.
• Fabricação facilitada.
• Estrutura relativamente compacta.
• Alta densidade de energia armazenada.

Aplicações em automóveis:

• Sustentam parte do peso da carroçaria em sistemas onde é utilizada mola apropriada ao projeto.
• Contribuem para reduzir impactos e solavancos da estrada ao absorver energia e melhorar o comportamento dinâmico do veículo.

Vantagens e serviço
Experiência industrial: especialização no campo de molas onduladas desde 2009.
Disponibilidade de amostras: envio de amostras para aprovação dentro de 7 dias, gratuitamente se a ferramenta estiver disponível.
Entrega rápida: normalmente dentro de 7 dias.
Compromisso comercial: preço competitivo, bom serviço e qualidade.
Suporte de fabricação: capacidade de produzir peças não padronizadas de acordo com desenhos e oferecer serviço pós-venda.

Características / especificações técnicas:

• Espessura da lâmina: 0,15 mm – 0,7 mm (0,006″ – 0,0276″).
• Diâmetro exterior típico: 12 mm – 60 mm (0,472″ – 2,36″).
• Configuração: normalmente 2 ou 3 molas onduladas entrelaçadas; possível combinar discos com diferentes espessuras ou números de folhas para ajustar a rigidez.
• Curvas de rigidez: podem ser lineares, crescentes, decrescentes ou combinadas, conforme geometria e combinação de discos.
• Propriedades adicionais: alta densidade de energia por volume, boa absorção de choque e capacidade de amortecimento por atrito de superfície quando sobrepostas.
• Aplicações típicas: engenharia automóvel, onde o espaço axial é crítico e são exigidas especificações de deflexão de carga apertadas.
