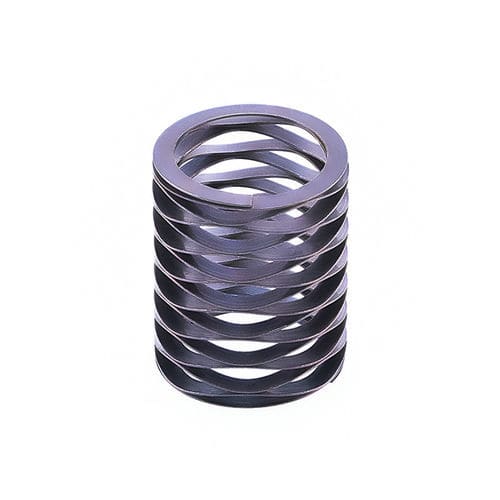

Mola de compressão LM40 series

de traçãode torçãoenrolada

Descrição breve
Molas onduladas multivoltas Molas de compressão onduladas com pontas de calço OD40mm

Descrição

• Uma mola ondulada de extremidade de calço multi-voltas (também conhecida como mola ondulada enrolada ou mola de micro-ondas) é constituída por arame plano pré-endurecido num processo de enrolamento na extremidade, ao qual são adicionadas ondas para conferir efeito de mola.
• Indicadas para aplicações que exigem especificações de deflexão/força apertadas onde o espaço axial é crítico.
• Capacidades: espessura da mola de 0,15 mm a 0,7 mm; diâmetro exterior da mola de 12 mm a 60 mm.

Classificação

• De acordo com características da carga: compressão, tensão e torção.
• De acordo com a estrutura: molas helicoidais cilíndricas e de diâmetro variável (estas suportam principalmente cargas compressivas).
• De acordo com a forma: cónica, em rolo, côncava e convexa.
• De acordo com produção e utilização: molas grandes (moldadas a quente) e pequenas (moldadas a frio).

Características das molas onduladas de calço multivoltas

• Desempenho de ajuste preciso: relação força-deslocamento muito sensível.
• Boa suavidade: ampla faixa de deformação.
• Fabricação relativamente simples e estrutura compacta.
• Alta taxa de energia.

Material e propriedades (Inconel 718)

• Resistência à corrosão: resistente em diversos ambientes atmosféricos, incluindo exposição a água do mar.
• Resistência ao calor: liga Ni-Cr adequada para altas temperaturas (até cerca de 700°C) com elevada resistência à ruptura e à fluência.
• Soldabilidade: permite soldadura e recozimento com boa trabalhabilidade; composição que permite endurecimento por envelhecimento controlado.

Aplicações típicas

• Aeroespacial: atuadores e amortecedores em sistemas de aeronaves.
• Dispositivos médicos: molas em aparelhos ortodônticos e outros dispositivos médicos.
• Automotivo: componentes de suspensão e sistemas de powertrain.
• Equipamentos industriais: caixas de engrenagens, bombas e válvulas para controlo de compressão e tensão.
• Eletrónica: componentes em aparelhagem, conectores e periféricos.
• Petróleo e gás: molas em ferramentas de fundo de poço e equipamentos relacionados.

Vantagens e usos do design multi-voltas com extremidade de calço

• Capacidade de empilhamento: permite empilhar múltiplas molas para maior força em espaço limitado.
• Distribuição de carga mais uniforme e redução de concentrações de tensão, melhorando vida em fadiga.
• Economia de espaço e carga relativamente constante ao longo da compressão.
• Personalização: possibilidade de diferentes tamanhos, materiais e revestimentos para requisitos específicos.

Especificação (tabela)
Formato das colunas: Número da peça | Opera em (Diâmetro do Furo mm) | Lears Shaft Diâmetro mm | Carregar (N) | Altura de trabalho (mm) | Altura Livre (mm) | Ondas | Voltas | Grossura (mm) | Parede Radial (mm) | Taxa de Primavera (N/MM)
LM40-H1 | 40 | 30 | 300 | 5.66 | 9.14 | 4.5 | 3 | 0.46 | 3.38 | 86.21
LM40-L1 | 40 | 30 | 100 | 2.9 | 9.14 | 3.5 | 3 | 0.41 | 3.38 | 16.03
LM40-M1 | 40 | 30 | 150 | 5.44 | 9.14 | 3.5 | 3 | 0.53 | 3.63 | 40.54
LM40-H2 | 40 | 30 | 300 | 7.54 | 12.19 | 4.5 | 4 | 0.46 | 3.38 | 64.52
LM40-L2 | 40 | 30 | 100 | 3.86 | 12.19 | 3.5 | 4 | 0.41 | 3.38 | 12
LM40-M2 | 40 | 30 | 150 | 7.24 | 12.19 | 3.5 | 4 | 0.53 | 3.63 | 30.3
LM40-H3 | 40 | 30 | 300 | 9.42 | 15.24 | 4.5 | (dados de ondas/voltas não totalmente preenchidos na fonte) | (dados adicionais ausentes) | (dados adicionais ausentes) | (dados adicionais ausentes)

Resumo das principais características

• Design multi-voltas para maior curso de mola em altura reduzida.
• Extremidades com calços para estabilidade e fácil instalação.
• Fabrico de precisão com materiais de alta qualidade e controlo rigoroso.
• Elevada capacidade de carga e durabilidade, adequada a ambientes agressivos.
• Ampla gama de deflexão e opções de personalização.

Características / especificações técnicas

• Espessura do arame: 0,15 mm a 0,7 mm.
• Diâmetro exterior da mola: 12 mm a 60 mm.
• Material principal do exemplar desta página: Inconel 718 (liga Ni-Cr, endurecível por precipitação).
• Temperatura de serviço: adequada até aproximadamente 700°C (depende da aplicação e tratamento térmico).
• Aplicações típicas: aeroespacial, médico, automotivo, industrial, eletrónica, petróleo e gás.
• Disponibilidade de variantes conforme tabela de peças (ex.: LM40-H1, LM40-L1, LM40-M1, etc.).
