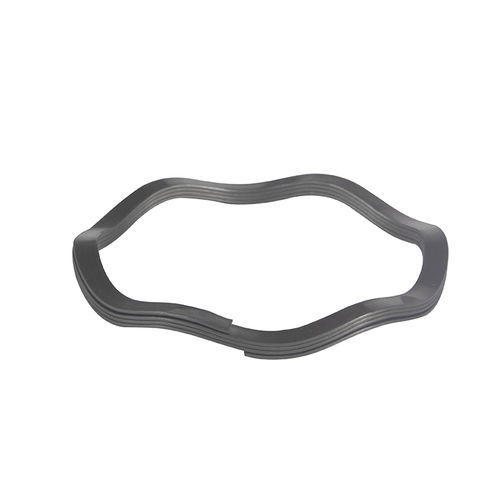

Mola de compressão

onduladade arame chatoem aço inoxidável

Resumo do produto

• A mola ondulada aninhada em aço carbono é pré-empilhada em paralelo a partir de um filamento contínuo de arame plano.
• A necessidade de empilhar molas individuais para cargas mais altas não é mais necessária.
• A mola ondulada aninhada de aço carbono resulta em uma taxa de mola que aumenta proporcionalmente ao número de voltas.
• Podem exercer forças elevadas mantendo a precisão similar à de uma mola ondulada de grão circular.
• Em muitas aplicações, substitui molas Belleville quando é necessária força elevada e precisão.

Uso e aplicações
A mola ondulada aninhada, apesar do tamanho reduzido, é amplamente utilizada nos setores de fabricação de máquinas, automotivo, petroquímico e de energia elétrica. As molas onduladas de várias voltas são processadas por enrolamento contínuo especial para formar elementos elásticos com vários picos e vales.

Classificação e princípio de funcionamento
As molas onduladas são geralmente divididas em:

• Molas onduladas de volta única (camada única fechada em forma de "O" e camada única aberta em forma de "C").
• Molas onduladas de várias voltas.
• Mola ondulada aninhada em aço carbono.

Princípios adicionais:

• Molas onduladas de volta única: adequadas para deslocamento curto e força elástica baixa a média; combinam princípios de molas cilíndricas e molas de disco.
• Molas onduladas de múltiplas voltas: força inversamente proporcional ao número de voltas; usadas para grande deslocamento com força média/baixa.
• Mola ondulada aninhada em aço carbono: força proporcional ao número de voltas, mantém características da mola ondulada e gera força elástica elevada; pode substituir molas de prato em muitas aplicações.

Especificação
Nome do Produto: Aço carbono de mola de onda aninhada
Diâmetro externo: 5mm-1000mm
Número de voltas: Conforme demanda do cliente
Número de ondas: Conforme demanda do cliente
Altura Livre Ref.: Conforme demanda do cliente
Carga: Conforme demanda do cliente
Inversão de marcha: rotação direita
Material: Aço inoxidável/304H/316/316L/631/17-7PH/Liga Monel/Inconel X-750
Ofício de processamento: 1. Material comprado-produção-Primeiro; 2. Teste-Enrolamento-Inspeção-Tratamento térmico; 3. Tratamento-Limpeza-superfície; 4. Tratamento final; 5. Teste-Embalagem-Envio
Etapas de processamento: Conceção → Desenho → Nivelamento do fio → Maquinação CNC → Tratamento térmico → Superfície → Acabamento → Inspeção de qualidade → Embalagem
Aplicativo: motor, motor principal do compressor, válvula de fluido, válvula de água, válvula de ar, embreagem de automóvel, freio, conector elétrico, dispositivo de pré-carga de rolamento e dispositivo de compensação, vedação do eixo, vedação mecânica, etc.
Embalagem: 1. embalagem interna: saco de plástico; 2. embalagem externa: caixa de papelão; 3. outra embalagem: paletes de madeira ou plástico conforme pedido
Formulários: Para aeroespacial, automotivo, médico, off-road, petróleo e gás, energia eólica, consumo industrial

caractéristiques / spécifications techniques

• Tipo de produto: mola ondulada aninhada em aço carbono
• Diâmetro externo: 5mm–1000mm (personalizável)
• Número de voltas / ondas / altura livre / carga: personalizáveis conforme pedido do cliente
• Direção de enrolamento: rotação direita
• Materiais disponíveis: Aço inoxidável (304H, 316, 316L, 631, 17-7PH), Liga Monel, Inconel X-750
• Processo: desenho, nivelamento do fio, maquinação CNC, tratamento térmico, acabamento de superfície, inspeção de qualidade
• Aplicações típicas: motores, compressores, válvulas, embreagens, freios, conectores elétricos, pré-carga de rolamentos, vedações mecânicas, aeroespacial, médico, petróleo e gás, etc.
• Opções de embalagem: saco plástico interno + caixa de papelão externa; paletes conforme pedido
