壁掛けエンクロージャ CHS50.DIA38円筒形ステンレススチール製食品産業用
お気に入りに追加する
商品比較に追加する
特徴
- 設定
- 壁掛け
- 形状
- 円筒形
- 素材
- ステンレススチール製
- 応用
- 食品産業用, 化学製品用, カメラ用
- 保護レベル
- 防水・防塵性能, 防塵, 密閉容器付き, 耐腐食性, IP68
- その他の特徴
- 溶封, 円形, ケーブルグランド付き
- 幅
50 mm
(2 in)- 奥行き
38 mm
(1.5 in)
詳細
概要

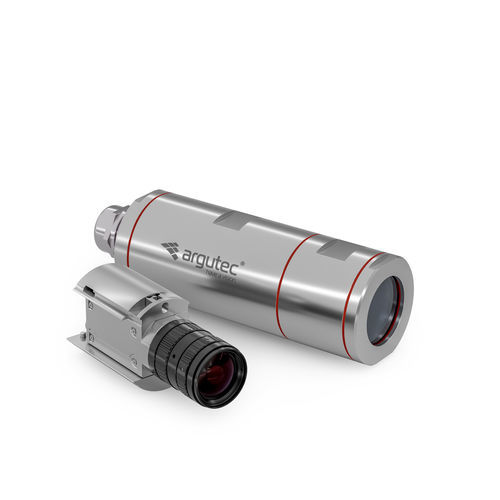

CHS50カメラハウジングは、食品・化学などの過酷な産業環境向けに設計されています。ステンレス製の筐体はカメラに対する機械的保護と受動冷却を提供します。前面部はレンズの微調整に対応しており、設置作業を容易にします。ケーブルは1〜2本対応のケーブルグランドを装備。前後のパーツは容易に取り外せ、保守作業が簡便です。IP68（5 bar）相当の防塵・防水性能により、高い衛生性と耐久性が求められる現場に適しています。
主な特長
重要な注意
+ 重要：互換性確認のため、ご注文時にカメラおよびレンズの機種を必ずご指定ください。
付属品
標準カメラマウント（表）
BASLER | | COGNEX | ALLIED VISION |
ace acA640 | ace 2 a2A1920 | Cognex CIC-10MR | Mako G-030 | Guppy PRO F-125
ace acA720 | ace 2 a2A2448 | Cognex CIC-1300 | Mako G-032 | Guppy PRO F-146
ace acA780 | ace 2 a2A2590 | Cognex CIC-2000 | Mako G-040 | Guppy PRO F-201
ace acA800 | ace 2 a2A2840 | Cognex CIC-300 | Mako G-152 |
ace acA1300 | ace 2 a2A3840 | Cognex CIC-4000 | Mako G-131 | LUCID
ace acA1440 | ace 2 a2A4096 | Cognex CIC-5MR/5000 | Mako G-158 | Triton TRI200S
ace acA1600 | ace 2 a2A4504 | | Mako G-192 | Triton TRI120S
ace acA1920 | ace 2 a2A5320 | | Mako G-223 | Triton TRI122S
ace acA2000 | ace 2 a2A5328 | FLIR Blackfly | Mako G-234 | Triton TRI089S
ace acA2040 | | FLIR Blackfly S | Mako G-319 | Triton TRI071S
ace acA2440 | | FLIR Flea3 | Mako G-419 | Triton TRI064S
ace acA2500 | | | Mako G-503 | Triton TRI050S
ace acA3088 | | | Mako G-507 | Triton TRI032S
ace acA3800 | | CV-3000 CV-035 | Mako U-029 | Triton TRI028S
ace acA4024 | | CV-3000 CV-200 | Mako U-051 | Triton TRI023S
ace acA4600 | | CV-5000 CV-H500 | Mako U-130 | Triton TRI016S
ace acA5472 | | | Mako U-503 | Triton TRI004S
ace acA4096 | | | Guppy F-033 | Triton TRI02KA
ace acA4112 | | | Guppy F-046 | Phoenix PHX200S
MED ace 2.3 | | | Guppy F-080 | Phoenix PHX120S
MED ace 5.1 | | | Guppy F-146 | Phoenix PHX089S
MED ace 5.3 | | | Guppy PRO F-031 |
MED ace 8.9 | | | Guppy PRO F-032 |
MED ace 12.3 | | | Guppy PRO F-033 |
MED ace 20.0 | | | Guppy PRO F-046 |
オプションカメラマウント（表）
IMAGING SOURCE | IDS IMAGING | DAHENG IMAGING | |
DxK 33UJ003 | uEye xx-5040CP | MER2-302-37G | MER-503-20G (P) | VCXU 123
DxK 23UM021 | uEye GV-5080CP-P | MER2-202-60G | MER-200-20G (P) | VCXU 124
DxK 23UV024 | uEye xx-5240CP | ME2P-2621-15U3 | MER-132-43x | VCXU 125
DxK 23UP031 | uEye xx-5250CP | ME2P-1230-23U3 | MER-131-75G (P) | VCXU 13
DxK xxUX174 | uEye xx-5260CP | MER2-2000-19U3 | MER-125-30x | VCXU 15
DxK 33UX178 | uEye xx-5270CP | MER2-1220-32U3 | MER-050-200G (P) | VCXU 201
DxK 33UX183 | uEye xx-5280CP | MER2-503-36U3 | MER-032-120G (P) | VCXU 22
DxK 33UX226 | uEye xx-5480CP | MER2-502-79U3 | MER-031-300G (P) | VCXU 23
DxK 23UX236 | uEye xx-5580CP | MER2-301-125U3 | MER-030-120x | VCXU 24
DxK x3UX249 | uEye xx-5860CP | MER-1220-32U3 (L) | MER-130-30U (L) | VCXU 25
DxK 33xX250 | uEye xx-5880CP | MER-160-227U3 (L) | MER-500-7U (L) | VCXU 31
DxK 33UX252 | uEye GV-5890CP | MER-041-436U3 (L) | MER-310-12U (L) | VCXU 32
DxK 33UX264 | uEye Ux-3040CP | MER-2000-19U3 (L) | MER-132-30U (L) | VCXU 50
DxK 33UX265 | uEye Ux-3060CP | MER-630-60U3 (L) | MER-040-30U (L) | VCXU 51
DxK 33UX273 | uEye Ux-3070CP | MER-051-120x | | VCXU 53
DxK 23U274 | uEye Ux-3080CP | MER-1810-21U3 (L) | | BAUMER VCXU 65
DxK 33UX287 | uEye U3-3080CP-P | MER-1520-13U3 (L) | VEXG 02 | VCXU 90
DxK 33UX290 | uEye Ux-3260CP | MER-1070-14U3 (L) | VEXG 100 | VCXU 91
DxK 23U445 | uEye Ux-3270CP | MER-503-36U3 (L) | VEXG 13 |
DxK 23U618 | uEye Ux-3280CP | MER-502-79U3 (L) | VEXG 25 |
DxK x3UP1300 | uEye U3-3800CP | MER-500-14x | VEXG 52 |
DxK 33UP2000 | uEye Ux-3860CP | MER-302-56U3 (L) | VEXG 24 |
DxK 33UP5000 | uEye Ux-3880CP | MER-301-125U3 (L) | VCXG 02 |
製品説明
CHS50ハウジングは、レンズの調整を容易にする前面部、1〜2本対応のケーブルグランド、保守用に取り外せる前後パーツ、およびステンレス製取付コンソールを備えています。受動冷却によりカメラの熱管理を支援します。IP68（5 bar）評価。
仕様
CHS50カメラハウジングは、食品・化学などの過酷な産業環境向けに設計されています。ステンレス製の筐体はカメラに対する機械的保護と受動冷却を提供します。前面部はレンズの微調整に対応しており、設置作業を容易にします。ケーブルは1〜2本対応のケーブルグランドを装備。前後のパーツは容易に取り外せ、保守作業が簡便です。IP68（5 bar）相当の防塵・防水性能により、高い衛生性と耐久性が求められる現場に適しています。
主な特長
- IP68（5 bar）
- ステンレス製構造
- 食品・化学産業に適合
- 窓：Ø38 mm H-K9L ガラス（N-BK7相当）、AR MgF2、390–700 nm（オプション900 nm）
- 小型産業用カメラ対応（例：27×27、29×29、30×30、31×31）
- 受動冷却による熱管理
- カメラ用マウントとステンレス製取付コンソールを含む
重要な注意
+ 重要：互換性確認のため、ご注文時にカメラおよびレンズの機種を必ずご指定ください。
付属品
- ケーブルグランド（1〜2本用、挿入部 Ø 4–6 mm）
- カメラ固定用スペーサー
- カメラを固定するためのねじ：2x M2x6、2x M3x6
- ステンレス製取付コンソール
標準カメラマウント（表）
BASLER | | COGNEX | ALLIED VISION |
ace acA640 | ace 2 a2A1920 | Cognex CIC-10MR | Mako G-030 | Guppy PRO F-125
ace acA720 | ace 2 a2A2448 | Cognex CIC-1300 | Mako G-032 | Guppy PRO F-146
ace acA780 | ace 2 a2A2590 | Cognex CIC-2000 | Mako G-040 | Guppy PRO F-201
ace acA800 | ace 2 a2A2840 | Cognex CIC-300 | Mako G-152 |
ace acA1300 | ace 2 a2A3840 | Cognex CIC-4000 | Mako G-131 | LUCID
ace acA1440 | ace 2 a2A4096 | Cognex CIC-5MR/5000 | Mako G-158 | Triton TRI200S
ace acA1600 | ace 2 a2A4504 | | Mako G-192 | Triton TRI120S
ace acA1920 | ace 2 a2A5320 | | Mako G-223 | Triton TRI122S
ace acA2000 | ace 2 a2A5328 | FLIR Blackfly | Mako G-234 | Triton TRI089S
ace acA2040 | | FLIR Blackfly S | Mako G-319 | Triton TRI071S
ace acA2440 | | FLIR Flea3 | Mako G-419 | Triton TRI064S
ace acA2500 | | | Mako G-503 | Triton TRI050S
ace acA3088 | | | Mako G-507 | Triton TRI032S
ace acA3800 | | CV-3000 CV-035 | Mako U-029 | Triton TRI028S
ace acA4024 | | CV-3000 CV-200 | Mako U-051 | Triton TRI023S
ace acA4600 | | CV-5000 CV-H500 | Mako U-130 | Triton TRI016S
ace acA5472 | | | Mako U-503 | Triton TRI004S
ace acA4096 | | | Guppy F-033 | Triton TRI02KA
ace acA4112 | | | Guppy F-046 | Phoenix PHX200S
MED ace 2.3 | | | Guppy F-080 | Phoenix PHX120S
MED ace 5.1 | | | Guppy F-146 | Phoenix PHX089S
MED ace 5.3 | | | Guppy PRO F-031 |
MED ace 8.9 | | | Guppy PRO F-032 |
MED ace 12.3 | | | Guppy PRO F-033 |
MED ace 20.0 | | | Guppy PRO F-046 |
オプションカメラマウント（表）
IMAGING SOURCE | IDS IMAGING | DAHENG IMAGING | |
DxK 33UJ003 | uEye xx-5040CP | MER2-302-37G | MER-503-20G (P) | VCXU 123
DxK 23UM021 | uEye GV-5080CP-P | MER2-202-60G | MER-200-20G (P) | VCXU 124
DxK 23UV024 | uEye xx-5240CP | ME2P-2621-15U3 | MER-132-43x | VCXU 125
DxK 23UP031 | uEye xx-5250CP | ME2P-1230-23U3 | MER-131-75G (P) | VCXU 13
DxK xxUX174 | uEye xx-5260CP | MER2-2000-19U3 | MER-125-30x | VCXU 15
DxK 33UX178 | uEye xx-5270CP | MER2-1220-32U3 | MER-050-200G (P) | VCXU 201
DxK 33UX183 | uEye xx-5280CP | MER2-503-36U3 | MER-032-120G (P) | VCXU 22
DxK 33UX226 | uEye xx-5480CP | MER2-502-79U3 | MER-031-300G (P) | VCXU 23
DxK 23UX236 | uEye xx-5580CP | MER2-301-125U3 | MER-030-120x | VCXU 24
DxK x3UX249 | uEye xx-5860CP | MER-1220-32U3 (L) | MER-130-30U (L) | VCXU 25
DxK 33xX250 | uEye xx-5880CP | MER-160-227U3 (L) | MER-500-7U (L) | VCXU 31
DxK 33UX252 | uEye GV-5890CP | MER-041-436U3 (L) | MER-310-12U (L) | VCXU 32
DxK 33UX264 | uEye Ux-3040CP | MER-2000-19U3 (L) | MER-132-30U (L) | VCXU 50
DxK 33UX265 | uEye Ux-3060CP | MER-630-60U3 (L) | MER-040-30U (L) | VCXU 51
DxK 33UX273 | uEye Ux-3070CP | MER-051-120x | | VCXU 53
DxK 23U274 | uEye Ux-3080CP | MER-1810-21U3 (L) | | BAUMER VCXU 65
DxK 33UX287 | uEye U3-3080CP-P | MER-1520-13U3 (L) | VEXG 02 | VCXU 90
DxK 33UX290 | uEye Ux-3260CP | MER-1070-14U3 (L) | VEXG 100 | VCXU 91
DxK 23U445 | uEye Ux-3270CP | MER-503-36U3 (L) | VEXG 13 |
DxK 23U618 | uEye Ux-3280CP | MER-502-79U3 (L) | VEXG 25 |
DxK x3UP1300 | uEye U3-3800CP | MER-500-14x | VEXG 52 |
DxK 33UP2000 | uEye Ux-3860CP | MER-302-56U3 (L) | VEXG 24 |
DxK 33UP5000 | uEye Ux-3880CP | MER-301-125U3 (L) | VCXG 02 |
製品説明
CHS50ハウジングは、レンズの調整を容易にする前面部、1〜2本対応のケーブルグランド、保守用に取り外せる前後パーツ、およびステンレス製取付コンソールを備えています。受動冷却によりカメラの熱管理を支援します。IP68（5 bar）評価。
仕様
- 保護等級: IP68（5 bar）
- 内径: 50 mm
- 窓径: 38 mm
- 窓ガラス: Ø38 mm H-K9L（N-BK7相当）、AR MgF2、390–700 nm（オプション900 nm）
- 重量: カメラマウントおよびコンソール含む 1.5 kg
- 材質: ステンレス製
- 冷却: 受動冷却
- カメラ互換性: 小型産業用カメラ対応（例：27×27、29×29、30×30、31×31）；上記に多数の標準/オプションマウントを掲載
- 同梱 / 供給可能アクセサリ: ケーブルグランド（挿入 Ø 4–6 mm）、スペーサー、固定ネジ（2x M2x6、2x M3x6）、ステンレス製取付コンソール
- SKU: CHS50.DIA38
- EAN / GTIN: 0762497538809
- 納期: 3–4 週間
- 価格（税抜）：320.00 EUR
