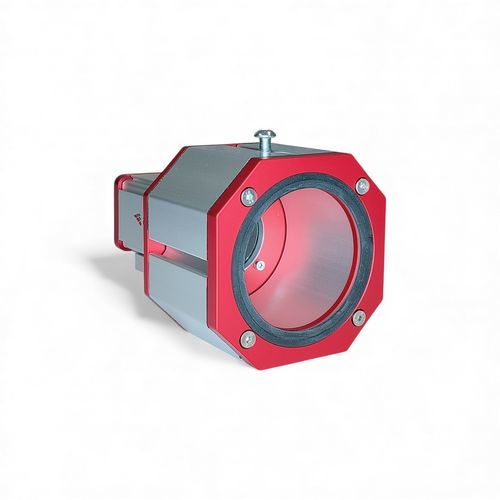

壁掛けエンクロージャ CH50-87.DIA83

円筒形アルミニウムカメラ用

概要

• IP69*
• 密閉型アルミニウムハウジング
• 前面ガラス Ø83 mm H-K9L（N-BK7相当）、AR MgF₂、390–700 nm（オプションで900 nmまで）

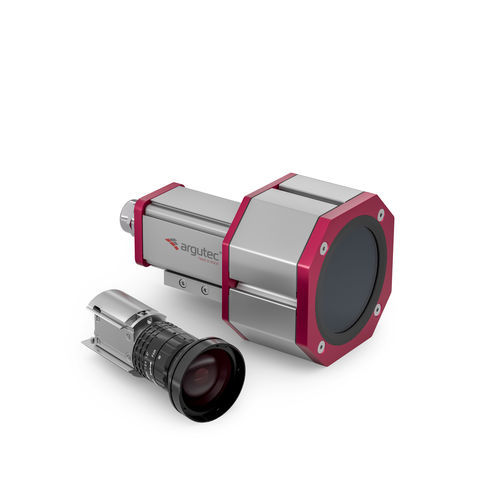

• 小型工業用カメラ（例：27×27、29×29、30×30、31×31、40×30、29×44 mm）で大口径レンズを搭載する用途向け（前部を拡大）
• 受動冷却（パッシブクーリング）
• カメラ取付金具＋取付キット＋スロットナット付属
• カスタム長さ、オプションでカスタムケーブルグランド対応
• 重要：互換性確保のため、注文時にカメラおよびレンズの機種を必ずご指定ください。

IP69（IP69K）
CH50-87.DIA83は、IP69認証を取得した先行モデルCH50およびCH87の統合により開発されました。ただし、CH50-87.DIA83自体は単体製品としてまだ公式認証を受けていません。

カメラとレンズの二次保護としての受動冷却
CH50と同様に、本ハウジングは受動冷却によりカメラ温度を低減します。温度履歴試験では、カバーがない場合はカメラの熱が主にレンズへ伝わりますが、ハウジングによる放熱によりレンズはやや低温に保たれることが確認されています。

ハウジング寸法とカメラマウント
CH50-87.DIA83は後部のカメラ部で内径50 mm、前部のレンズ部で内径87 mmを提供します。前面ガラスの有効開口は83 mmで、撮影画像のケラレを最小限に抑えます。カバー長は顧客要望に応じて選定します。カメラは内部マウントパーツに2本のM2またはM3ネジで取り付けます（標準はピッチ18 mmのM2準備）。他のカメラ向けに2×M3ピッチでの準備も可能です。高振動下での確実な固定は、付属の専用膨張部品による圧着で行います。

仕様

• モデル：CH50-87.DIA83
• 防護等級：IP69認証済み先行モデル（CH50およびCH87）に基づく；CH50-87.DIA83は単体での認証は未取得
• 材質：密閉型アルミニウムハウジング
• 前面ガラス／バイザー：Ø83 mm H-K9Lガラス（N-BK7相当）、AR MgF₂コーティング
• ガラス透過域：390–700 nm（オプションで900 nmまで）
• 後部内径（カメラ部）：50 mm
• 前部内径（レンズ部）：87 mm
• バイザー径（有効開口）：83 mm
• 対応カメラ：小型工業用カメラ 27×27、29×29、30×30、31×31、40×30、29×44 mm
• 冷却：カメラおよびレンズ温度を低減する受動冷却
• 取付：2×M2（標準、ピッチ18 mm）または2×M3に設定可能；取付キットおよびスロットナット付属
• 振動対策：専用膨張部品付属
• オプション：カスタム長、オプションのカスタムケーブルグランド
• 標準納期：3営業日
