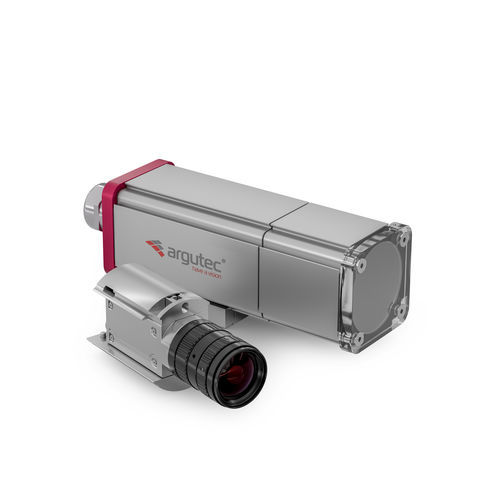

防水カメラハウジング CH50.DIA50.PMMA

硬化IP69IP69K

概要

• IP69 / IP69K 保護等級
• 密封されたアルミ製ハウジング
• Ø50 mm PMMA ウィンドウ、波長範囲 390–700 nm
• 小型産業用カメラ向け（例：27×27、29×29、30×30、31×31、40×30、29×44 mm）
• 据付や再構成を容易にするガイドロッド
• カメラからハウジング本体へ熱を伝えるスペーサーによる受動冷却
• カメラ取り付け部含む；取り付けキット付属
• カスタム対応：長さ、ロゴ、ケーブルグランドなどの変更可能
• 重要：互換性確保のため、注文時にカメラおよびレンズの型番を指定してください。

製品説明
CH50 は小型カメラを機械的損傷、汚れ、油脂、粉塵、水、過熱から保護する産業用ハウジングです。特殊な設計とシールにより、高圧洗浄に対する IP69 の耐性を確保しています。ガイドロッドにより、現場でハウジングを外すことなくカメラやレンズの交換が可能で、ダウンタイムを低減します。PMMA ウィンドウ仕様は視野が広く、ガラス使用が制限される食品業界などに適しています。

受動冷却
CH50 のスペーサー取り付けはカメラからハウジング本体へ熱を伝達し、無保護のカメラと比べて熱放散を改善し、カメラおよびレンズの動作温度維持に寄与します。

対応寸法（表）
最小高さ（カスタムハウジング） | 標準高さ | 最大高さ（カスタムハウジング） | 標準幅 | 最大幅（カスタムハウジング）
≤27mm | 28-29mm | 31mm | 27-40mm | 44mm

標準カメラマウント（例）

• BASLER: ace acA640, ace acA720, ace acA780, ace acA800, ace acA1300, ace acA1440, ace acA1600, ace acA1920, ace acA2000, ace acA2040, ace acA2440, ace acA2500, ace acA3088, ace acA3800, ace acA4024, ace acA4600, ace acA5472, ace acA4096, ace acA4112
• COGNEX: Cognex CIC-10MR, CIC-1300, CIC-2000, CIC-300, CIC-4000, CIC-5MR/5000
• ALLIED VISION: Mako G-030, Mako G-032, Mako G-040, Mako G-131, Mako G-152, Mako G-158, Mako G-192, Mako G-223, Mako G-234, Mako G-319, Mako G-419, Mako G-503, Mako U-029, Mako U-051, Mako U-130, Mako U-503
• LUCID / FLIR / KEYENCE 等も対応（完全な互換性リストは仕様参照）

オプションカメラマウント（例）

• IMAGING SOURCE、IDS IMAGING、DAHENG IMAGING などのベンダーも特定のマウントオプションで対応（製品ページに多数の型番掲載）

提供ドキュメント
データシート (EN)、ユーザーマニュアル (EN)、IP69 試験報告書 (EN)。

技術仕様

• 保護等級: IP69 / IP69K
• 内径: 50 mm
• ウィンドウ径: 50 mm (PMMA)
• 重量: 600 g (カメラマウントおよびホルダー含む)
• 標準ハウジング長: 150 mm (前部 50 mm + 後部 100 mm); カスタム長あり
• 標準取り付けプレート: 2× M2 (12 mm) または 2× M3 (20–26 mm) ネジオプション; カスタム取り付け対応可
• PMMA ウィンドウの波長範囲: 390–700 nm
