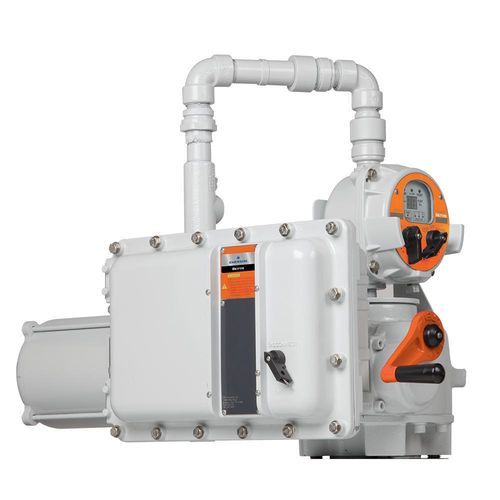

電動バルブアクチュエータ

電動式回転式三相

製品説明
Bettisの多ポートバルブアクチュエータ（MPA）は、井戸試験や流量分岐用途で使用される多ポートフローセレクタ（MPFS）の精密な制御・監視のために設計された電子制御システムです。多ポート弁と連携して、試験出口やサンプリング機器への流れの振り分けを行います。

主な特長

• 3〜8ポートのMPFS制御向けに設計されており、井戸生産試験や統合監視での使用に適しています。
• 単一の流路から選択した試験出口やサンプリングポイントへの流体振り分けを可能にします。
• I/Oおよびアラーム監視：内蔵ブレーカー/遮断器、モーター過負荷および熱保護、制御電圧喪失検出、エンコーダ故障、スタール検出と機械故障アラーム、三相監視および位相補正を含みます。
• ソリッドステートのモータースタータと組込み制御ソフトウェアにより、選択ポートから±1度以内の精密な位置決めを実現します。
• 高性能マイクロコントローラが4 msごとにモーター制御出力を更新し、正確なモーター制御を行います。
• オプションのリモートディスプレイモジュール（RDM）はローカル表示モジュール（LDM）と同等の表示・制御機能を提供し、最大4,000フィート（約1,219 m）までの遠隔操作を可能にします。
• さまざまな電圧・トルク要件に対応する4極モーターを豊富に用意；3〜8ポートのMPFSに対応可能です。
• 12ビット磁気エンコーダを弁軸に直接結合し、信頼性の高い位置フィードバックを提供します。

技術仕様

• 電源：Multi-port
• 製品種別：多ポートバルブアクチュエータ
• 駆動方式：Multi-port（設定可能）
• 認証：FM、CSA、ATEX、IECEx、TRCU、InMetro、RMRS、ABS
• 対応バルブ種類：ボールバルブ、バタフライバルブ、プラグバルブ、トリプルオフセット
