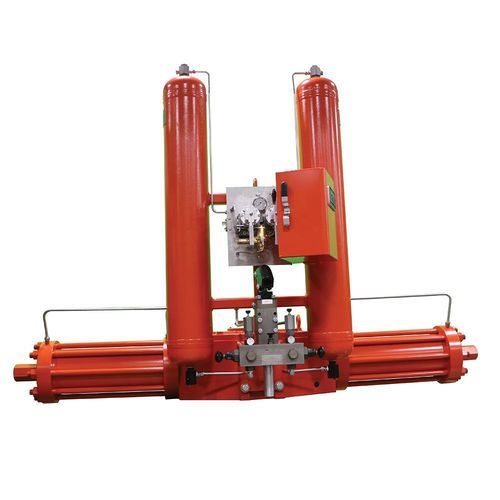

油圧式バルブアクチュエータ GH

リニア回転式1/4回転タイプ

製品説明
Bettis-GH Seriesは、高圧用のスコッチヨーク式油圧バルブアクチュエータで、空気圧や集中油圧供給がないガス輸送配管のバルブを自動化するために設計されています。遠隔地や過酷な現場での設置を想定し、大口径配管の制御に適した四分回転および直線作動を提供します。

主な特徴

• 遠隔地や厳しい気象条件下での高圧天然ガス配管を制御
• 漏れゼロのピストンとロッドシール、用途に応じた材質選定
• リモート制御、高/低遮断、ラインブレイク保護など多数の制御システムオプション
• 材料および製造に対する5年保証
• 直線運動を回転運動に変換（スコッチヨーク）し、始動トルクは5,000 lb‑in（565 Nm）から6,000,000 lb‑in（678,000 Nm）
• 標準は軽量鋳造アルミニウムのドライブケース；オプションで球状黒鉛鋳鉄または鋳鋼ケースも選択可能

仕様（概要）
電源 — 油圧
製品タイプ — Scotch Yoke、油圧式
作動 — 回転式；四分回転；直線式
制御タイプ — ON/OFF
認証 — 指令2011/65/EU（RoHS 2）の適用範囲から除外される大規模固定設置向けの使用を意図

技術仕様

• 電源：油圧
• 製品タイプ：Scotch Yoke、油圧式
• 作動：回転式；四分回転；直線式
• 制御タイプ：ON/OFF
• 認証：指令2011/65/EU（RoHS 2）の適用範囲から除外される大規模固定設置向けの使用を意図
• シール：漏れゼロのピストンおよびロッドシール（用途に応じて材質選定）
• トルク能力：始動トルク 5,000 lb‑in（565 Nm）〜 6,000,000 lb‑in（678,000 Nm）
• ドライブケース材質：標準は軽量鋳造アルミニウム；オプションで球状黒鉛鋳鉄または鋳鋼ケース
• 制御オプション：リモート制御、高/低遮断、ラインブレイクおよびその他のオプション
• 保証：材料および製造に対する5年保証
