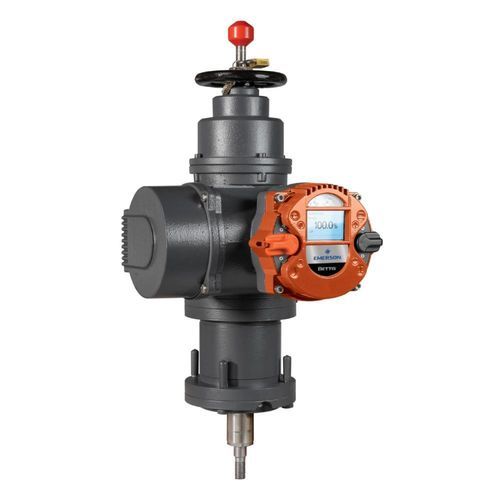

電動バルブアクチュエータ RTS FL

リニアスプリングリターン単動式可変速度

製品概要
ON/OFFおよび連続変調制御向けの、非侵襲型でインテリジェントなフェイルセーフ（フェイルセーフ）直線電動アクチュエータです。コンパクトな機械式スプリングリターン構造により、スーパキャパシタやバッテリに依存せず、電源や信号喪失時に確実にフェイルセーフ動作を行います。絶対位置検出（分解能0.1%）と設定可能な速度を備え、石油・ガス、発電、化学、HVAC、水および廃水処理向けの弁に広く適用されます。

主な特徴

• 非侵襲のインテリジェント制御
• ON/OFF（S2/クラスA・B）および連続変調（S9/クラスD）に対応
• 最大推力 10,116 lb（45 kN）
• 機械式スプリングリターンによるフェイルセーフ（軸棒突出または引込）
• フェイルセーフ時の弁軸への直接結合
• 速度および力の調整可能
• フェイルセーフトリガー選択可能（24 VDC信号切断または主電源喪失）
• 絶対位置検出、分解能0.1%
• SIL3対応
• オプションの脱着式ハンドホイール
• 90度ステップで回転可能な操作カバー；リモート取付オプション
• 構成、監視、診断のためのBluetooth®対応ローカルユーザーインターフェース
• オプションのPID制御

適用分野

• 石油・ガス
• 発電
• 化学産業
• HVACシステム
• 水処理・廃水処理

技術仕様

• 型式 / 呼称: RTS FL
• ブランド: Bettis
• 電源: 電気
• 製品種別: バルブ用直線電動アクチュエータ
• 駆動方式: 機械式スプリングリターンを備えた電動駆動（フェイルセーフ）
• 制御方式: ON/OFFおよび連続変調
• 推力: 最大 10,116 lb（45 kN）
• フェイルセーフ機構: 機械式スプリングリターン；軸棒が突出または引込のいずれかでフェイルセーフ動作
• フェイルセーフトリガー: 選択可能（24 VDC信号切断または主電源喪失）
• 位置検出: 絶対位置検出；分解能0.1%
• 安全性 / 認証: SIL3対応；認証例（ATEX、IECEx、UL、CSA）あり
• ユーザーインターフェース: 構成、監視、診断用のBluetooth®対応ローカルUI
• 機械的特徴: フェイルセーフ時の弁軸への直接結合、速度および力の調整、オプションの脱着式ハンドホイール、90°ステップの回転操作カバー（リモート取付オプションあり）
• エネルギー蓄積: フェイルセーフ動作にスーパキャパシタやバッテリを必要としない
• オプション機能: PID制御（オプション）
