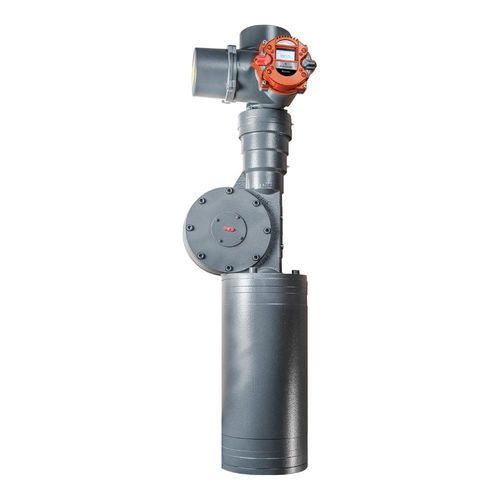

電動バルブアクチュエータ Bettis RTS FQ

1/4回転タイプ90°ダイレクトドライブ

製品概要
Bettis RTS FQ は、非侵襲型の四分の一回転フェールセーフ電動バルブアクチュエータで、保安が重要な設備における ON/OFF および連続モジュレーション制御向けに設計されています。バッテリーやスーパーキャパシタに依存しない機械式スプリングリターンのフェールセーフ機構により、電源または信号喪失時に確実に作動します。石油・ガス、発電、化学、HVAC、水処理分野での使用に適しています。

主な特長

• インテリジェントで非侵襲的なアーキテクチャ
• On/Off（S2/Class A/B）および連続モジュレーション（S9/Class D）
• 電気トルク最大 2729 ft-lbs（3700 Nm）
• 機械式スプリングリターンのフェールセーフ（時計回りまたは反時計回り）
• フェールセーフ機構のバルブ軸への直接結合
• 速度およびトルクの調整可能
• フェールセーフトリガー選択可能（24 VDC 信号または主電源喪失）
• 位置分解能 0.1%
• SIL3 対応設計
• オプション：クラッチ切り離し可能な手動ハンドホイール
• 制御カバーは90°刻みで回転可能、リモート取付オプションあり
• 設定・監視・診断用の Bluetooth を備えたローカルユーザーインターフェース
• オプションの PID 制御

仕様（代表）

• 電源：電気
• 製品種別：四分の一回転電動アクチュエータ、フェールセーフ
• 駆動方式：電動
• 制御方式：On/Off、連続モジュレーション
• トルク：最大 2729 ft-lbs（3700 Nm）
• フェールセーフ：機械式スプリングリターン（時計回りまたは反時計回り）
• フェールセーフトリガーオプション：選択可能（24 VDC 信号または主電源）
• 位置分解能：0.1%
• SIL 対応：SIL3 対応
• オプション：PID 制御、クラッチ切り離し可能な手動ハンドホイール、回転式制御カバー、Bluetooth UI
• 代表的な認証：ATEX、IECEx、UL、CSA

典型的な用途

• 石油・ガス分野のバルブ（緊急遮断および制御）
• 発電および送配電設備
• 化学・石油化学プロセスバルブ
• HVAC システムおよび建築設備
• 水処理および廃水処理施設
