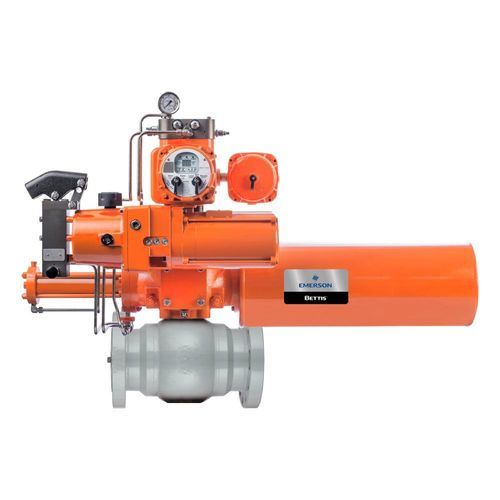

電動油圧バルブアクチュエータ Bettis EHO

1/4回転タイプ複動式IP68

製品概要
Bettis Smart Electro‑Hydraulic Operator (EHO) は、クォータターンバルブを駆動し、フェイルセーフの緊急停止（ESD）機能を提供する自立型電動油圧アクチュエーターです。統合油圧ユニット、スプリングリターンによるフェイルセーフ機構、電子制御により、低消費電力で遠隔地や危険環境でも安定した動作を実現します。

主な特長

• ローカルHMI：弁位置、アラーム、設定メニュー、温度、ライブ診断を表示するフルカラーTFTディスプレイ。
• DCMlinkによる高度な診断と遠隔監視：トルク曲線、PST曲線、稼働データ、データロガーの完全記録。
• 25以上の内蔵アラート／アラームと、画面上のトラブルシューティングガイダンス。
• 通信：Modbus、HART（HART7）、FOUNDATION Fieldbus に対応し、プラント制御や資産管理システムと統合可能。
• フェイルセーフオプション：スプリングリターンと、停電時に複数回作動可能な蓄圧器（オプション）による油圧エネルギー蓄積。
• 低消費電力設計、遠隔地向けのソーラー給電オプションあり。
• 保護等級：コントロール筐体 IP68、油圧アクチュエータ IP67M、モータ IP68。

用途

• 石油・ガス、石油化学、産業プラントにおけるプロセスラインの緊急停止（ESD）。
• 危険区域でのクォータターンバルブの開閉、アイソレーション、調節制御。
• 低消費電力かつソーラー対応が求められる遠隔地設置。

認証と安全

• ATEX Ex d IIB T4、IECEx Ex d IIB T4 認証；適用により FM、CSA、PESO、CCOE など。
• SIL性能：スプリングリターンの Smart EHO は SIL 3、標準 EHO は IEC 61508 / IEC 61511 に準拠して SIL 2。
• ESD用途の危険区域および安全計装システム要件を満たす設計。

技術仕様

• 電源：統合油圧ユニットを備えた電動油圧式。
• 製品タイプ：クォータターンバルブ用電動油圧アクチュエータ。
• 作動方式：スプリングリターン（フェイルセーフ）およびダブルアクティングの選択肢。
• 制御モード：オン／オフ、アイソレーション、調節（モジュレーション）、ESD。
• 通信プロトコル：Modbus、HART（HART7）、FOUNDATION Fieldbus。
• 保護：コントロール筐体 IP68、油圧アクチュエータ IP67M、モータ IP68。

オプション

• 蓄圧器（油圧エネルギー蓄積）
• 遠隔運用向けソーラー電源キット
• カスタム構成および中央監視用の DCMlink 統合
