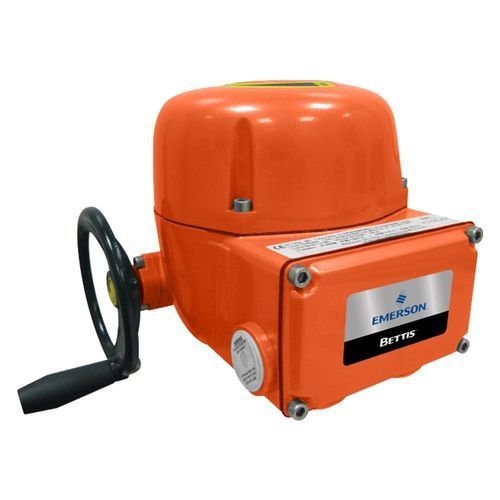

電動バルブアクチュエータ SCE300

1/4回転タイプ調整可能コンパクト

製品概要
Bettis SCE300 は、産業プラントの低トルク四分の一回転（クォータターン）弁およびダンパーの制御向けに設計されたインテリジェントなクォータターン電動アクチュエータです。コンパクトで軽量な設計により、大型アクチュエータの機能を集約し、直接取り付けや他のクォータターン弁への適応が可能です。

主な特長

• 端子室は電子機器およびモーター区画から分離されており、現場設置時に接続端子のみが露出
• トルクスイッチ：定格トルクの50% / 75% / 100%に調整可能
• 手動オーバーライドは常時作動で、即時手動操作が可能
• 陽極酸化アルミニウム筐体にエポキシ粉体塗装を施し、腐食性環境に対する耐性を確保
• 弁位置を確認するための視認可能な機械式位置指示器
• 自己保持型で常時潤滑されたエピサイクリカルギアにより、モーターブレーキの必要性を低減しスムーズな駆動を実現
• 手動ハンドホイールまたはモーター駆動時のオーバートラベルを防ぐ機械的ストップ
• モーター過熱防止用のサーモスタットおよび開閉それぞれで独立調整可能な速度制御
• 全開/全閉の遠隔表示用ラッチ型出力接点；モニター/ブリンカー/ローカルセレクタ用の追加出力も利用可能
• OM1、OM3、OM9、OM11、OM13などのオプションモジュールで機能・通信を拡張可能

仕様（概要）

• 電源：電気
• 製品種別：クォータターン電動アクチュエータ
• 駆動：電動
• 制御方式：開閉（On/Off）、調節（Modulating）
• 認証：IECEx、FM（米国）、CSA（カナダ）、NEPSI（中国）、CU-TR（CIS）、INMETRO（ブラジル）、CCOE（インド）、KOSHA（韓国）、NEMA、IP規格対応バリエーション
• トルクスイッチ設定：定格トルクの50% / 75% / 100%
• 手動オーバーライド：常時作動
• 筐体：陽極酸化アルミニウム＋エポキシ粉体塗装
• 位置フィードバック：視認可能な機械式指示器；遠隔状態用のラッチ型出力接点
• ギア：エピサイクリカル、常時潤滑、自己保持
• 保護機能：機械的ストップ；モーター過熱保護用サーモスタット
• 速度制御：開閉別に独立調整可能
• オプションモジュール：OM1（変調I/O）、OM3（ローカルインターフェース）、OM9（PROFIBUS DP V0/V1）、OM11（DeviceNet）、OM13（3線）

代表的な用途

• ボール弁、バタフライ弁、プラグ弁の制御（低トルク）
• 産業プラント内のダンパーおよびHVAC系の遮断弁
• プロセス、石油化学、発電、浄水処理など、コンパクトなクォータターン駆動が求められる設備
