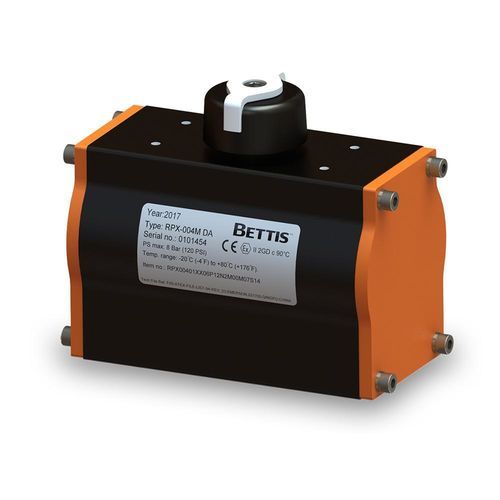

空圧バルブアクチュエータ RPX

1/4回転タイプラック&ピニオン複動式

製品説明
BettisのRPXシリーズは、13サイズで提供されるラック＆ピニオン式の空気圧アクチュエータで、スプリングリターン（ばね復帰）またはダブルアクティング（複動）仕様があります。ボール弁、バタフライ弁、プラグ弁などのクォータターン弁の自動化を目的としています。押出しアルミボディ、鋳造アルミ製エンドキャップ、粉体塗装のサテン仕上げを備えています。

主な特長

• 陽極酸化ハウジング、亜鉛めっき/クロメート処理ピニオン、粉体塗装エンドキャップ、クロメートピストン、ステンレス製ファスナーにより耐食性を確保。
• Oリングシール、低摩擦のピストンおよびピニオン軸受材料、潤滑により低メンテナンスでの運転が可能。
• 二重ストロップにより開閉位置の微調整が可能。
• 定格回転90°は各端で+5°/−5°の範囲で調整可能。
• オプションでエンドキャップのストロークリミッタを用意。
• ばねは長いサイクル寿命を目指して設計されており、ばねカートリッジによりトルク・圧力要件に応じた安全で迅速な交換が可能。
• 二重ラック＆ピニオン設計によりピニオン軸の横荷重を相殺し、軸受の摩耗を最小化。
• 軸受は低荷重化と長寿命化を考慮して設計。
• 工業用途向けにATEX（2014/34/EU）、PED（2014/68/EU）および機械指令に準拠。
• 2種類のISOドリリングパターンおよびISO5211/DIN3337対応のStar Driveにより柔軟なバルブ取付けが可能。
• ソレノイドおよび上部アクセサリ用に標準NAMUR（VDI/VDE3845）取り付けを装備。

仕様 / 技術データ

• 動力源：空気（Pneumatic）
• 製品タイプ：ラック＆ピニオン式空気圧アクチュエータ
• 作動方式：クォータターン、スプリングリターンまたはダブルアクティング
• 認証：ATEX、PED、機械指令
• 制御方式：オン/オフ、位置決め、調節、ESD
