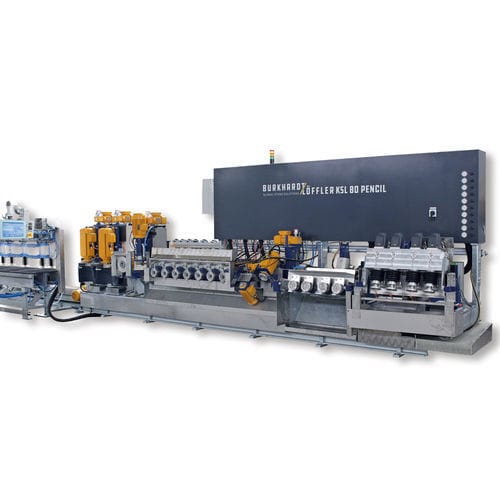

フラット部品用研磨機 KSL PENCIL

産業用アングル ミリングエッジ トリミング

概要
KSL PENCILは、ペンシルエッジ（小R）や面取りされたエッジを高い工程信頼性で加工するための卓上型エッジ研磨機です。可動式の面取り研削サポートとモジュラー設計により、さまざまな材料やワークの厚みに対応します。

主な特徴

• ペンシル／ソフトエッジを製作するための可動式面取り研削サポート。
• 卓上型のKSLコンセプトにより高い工程信頼性と材料適応性を実現。
• モジュラー設計：研削サポート数は調整可能。校正、斜め切断、溝切り用のオプションユニットあり。
• 標準構成は複数の研削ヘッドに加え、上下面の面取り用プログラム可能なプレミーリングヘッドおよび可動式面取りサポートを含む。
• プラネタリ研削ヘッドなどの代替サポートオプションを用意。
• 材質によりソフトエッジ加工で高送り速度に対応（場合によっては最大約2 m/分）。

標準構成とオプション

• 標準納入範囲：複数の端面研削サポートと上下面のプレミーリング用プログラム可能なサポート。
• 最大4個のサポートを備えた可動式の上下面面取りユニットにより、丸みを帯びた面取りを生成。
• 上面の面取りサポートは自動高さ調整式で、12～80 mmの材料厚さを加工可能。
• サポートは代替で45°に固定し、精密な標準面取りを行うことも可能。
• モジュール拡張：顧客要望に応じた研削サポート数の変更や、校正・斜め切断・溝切り用の特殊ユニットを追加可能。

技術仕様

• 研削ヘッド数（最大）：10台
• 研削ヘッド出力：4 kW
• 上部面取りヘッド数（最大）：4台
• 下部面取りヘッド数（最大）：4台
• 面取りヘッド出力：2 kW
• ドリップチャネルヘッド出力：3–5 kW
• 研削厚：12–80 mm
