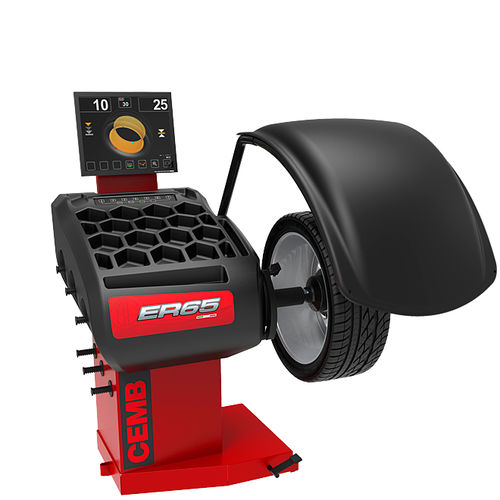

自動車用ホイールバランサー ER65

自動タッチパネル付きコンピューター制御

製品概要
ER65は、精度、操作性、オートメーションを組み合わせて繁忙な作業場の日常作業を簡素化するために設計されたホイールバランサーです。17インチのタッチスクリーン、レーザー誘導位置決め、トレランスの自動適応機能を備え、効率的なバランス取りを実現します。

主な特徴

• 17インチタッチスクリーンによる迅速で直感的な操作
• 距離・直径測定用の自動ゲージ（最大28"まで）
• 幅を素早く自動検出するLAソナー
• 補正位置でホイールを正確にロックする電磁ブレーキ
• Automatic Approachにより、重量貼付位置の約15°手前でホイールを停止
• リム内部の視認性を高めるLED照明
• ホイール特性に基づき許容値をリアルタイムで計算するAutoAdaptiveモード

利用可能なバージョン

• EVOバージョン – 粘着式重りの貼付を容易かつ正確に行えるレーザーラインを装備
• SPOTTERバージョン – ピンポイント補正用のレーザースポッターを搭載し、OPB（One Plane Balancing）を含む

ロックオプション
ER65 EVOおよびER65 SPOTTERは、手動または空気式（-SEバージョン）のホイールロックで提供されます。

機能詳細
Automatic Approach — 動作原理
測定回転が完了すると、ホイールは補正点の約15°手前で自動的に停止し、作業者は最小の労力で正確に重りを配置できます。第1面の補正後、再配置ボタンを押すと第2の補正点付近へ移動します。
メリット：

• 停止点と重り貼付点の距離を短縮
• 手動での位置決め時間を最小化
• バランシング工程の総速度を向上
• 中・入門機クラスでの作業効率を改善

AutoAdaptive Mode — 動作原理
AutoAdaptiveモードは各ホイールの重量と寸法を取得し、ステアリングに感じる振動を排除するために許容値を再計算します。固定の残留不均衡閾値とは異なり、ホイールの重量と形状に応じて許容値を適応させ、走行快適性を確保しつつバランシング時間を最適化します。
メリット：

• ステアリングに感じる振動を排除
• 最大限の走行快適性を確保
• バランシング時間を最適化
• OPBプログラムと併用で効果向上

Laser Spotter — 動作原理
Laser Spotterはリム内の補正箇所を示し、粘着重りを正確に貼付する位置を表示します。電磁ブレーキと組み合わせることで角度位置決め誤差を排除し、バランシングをより迅速かつ精密に行えます。
メリット：

• 重り貼付位置を正確に指示
• 位置決め誤差を最小化
• バランシング工程を高速化
• 作業者の負担を軽減

OPB — One Plane Balancing
OPBは単一のカウンターウェイトで静的アンバランスを補正し、動的アンバランスを許容内に保ちます。振動、作業時間、重量消費を削減します。
メリット：

• 1ホイールあたり最大40%のバランス時間短縮
• 約70%のホイールを単一のカウンターウェイトでバランス可能
• 作業者の作業負荷を軽減し年間作業時間を節約

技術仕様
単相電源：230V/1ph/50 Hz；115V/1ph/60 Hz
最大消費電力：0.65 kW
バランス回転数：100 rpm
15 kg（33 lb）ホイールの測定サイクル：4.7 s
測定不確かさ：0.5 g
平均騒音：< 70 dB (A)
リム幅設定範囲：1.5" ÷ 20" / 40 ÷ 510 mm
リム直径設定範囲：10" ÷ 30" / 265 ÷ 765 mm
圧縮空気圧力 最小/最大：7 ÷ 10 kg/cm2 (~0.7 ÷ 1 MPa； ~7 ÷ 10 bar； ~105 ÷ 145 psi)
最大ホイール重量：< 75 kg
機械重量：120 kg

標準アクセサリ

• 41FF83146 – クイックロックナット GL40（スリーブとゴム保護リング付き）
• 41FF034417 – クイックロックスリーブ SE2（リング、スリーブ SE2、SE スペーサーのセット）
• 41FF034416 – 3個のコーン、ピンセットおよび重りのセット（コーン Ø 45÷110 mm、ピンセットハンマー、60 g 対抗重り）
• 46FC77653 – ゲージ（幅測定用手動ゲージ）

オプション機器（例）

• 900ZERSAD – ZEROWEIGHT STAND ALONE（自動ホイールリフター、最大容量 80 kg）
• 900EASYWB – EASYWEIGHT（プロ用機械式ホイールリフター、ZERO 重量効果）
• 41FFA6478 – SRU 345（アダプタ、75～210 mm の穴円を無段階調整）
• 41FFA5298 – SRU 345/SE（エアロック式バランサー用アダプタ）
• 41FF42048 – UH20/2（3–6穴、95–210 mm のホイール用ユニバーサルアダプタ）
