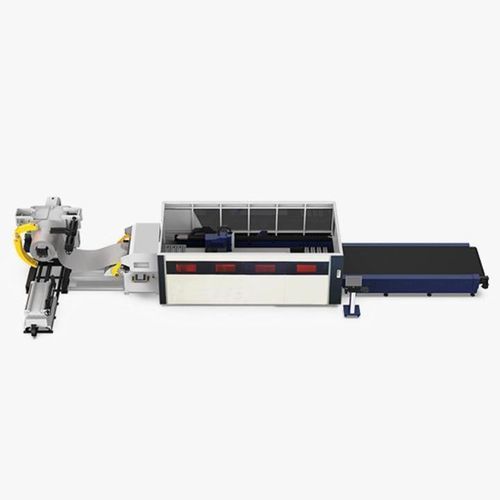

レーザー切断ライン CHPS

金属用コイル巻戻し

概要

• 高速度・高精度を目的としたコイル材用レーザー切断生産ライン。
• 巻取り（アンワインド）/矯正（レベリング）とレーザー切断を一体化した連続生産ライン。
• 滑らかな切断面、容易な操作、低消費電力を実現。
• 大規模な連続加工に適し、切断性能と生産性を最適化。

製品説明と詳細
巻取り・矯正・切断を組み合わせたコイル材用レーザー切断生産ラインで、コイル在庫の途切れない処理を可能にします。高精度・高い再現性・運用効率が求められる大量連続生産に適しています。構成は高い軸ダイナミクスをサポートし、材質や板厚に応じてレーザー出力を設定できます。

技術仕様
製品型式：LY4020D | LY6025D
加工範囲：4030×2030 mm | 6030×2530 mm
Y軸ストローク：4030 mm | 6030 mm
X軸ストローク：2030 mm | 2530 mm
Zストローク：300 mm | 350 mm
X/Y軸連動速度：120 m/min（両モデル）
X/Y軸加速度：1.5 G（両モデル）
X/Y軸位置決め精度：±0.03 mm（両モデル）
X/Y軸繰り返し位置決め精度：±0.03 mm（両モデル）
レーザー出力：3 kW–6 kW | 3 kW–20 kW

特長 / 技術仕様

• シリーズ / 型式：LY4020D; LY6025D。
• 加工範囲：LY4020D：4030 × 2030 mm；LY6025D：6030 × 2530 mm。
• Y軸ストローク：LY4020D：4030 mm；LY6025D：6030 mm。
• X軸ストローク：LY4020D：2030 mm；LY6025D：2530 mm。
• Zストローク：LY4020D：300 mm；LY6025D：350 mm。
• X/Y軸連動最大速度：120 m/min。
• X/Y軸加速度：1.5 G。
• X/Y軸位置決め精度：±0.03 mm。
• X/Y軸繰り返し位置決め精度：±0.03 mm。
• レーザー出力オプション：LY4020D：3 kW–6 kW；LY6025D：3 kW–20 kW。
• 主な用途：巻取材の連続大規模切断（アンワインドおよびレベリング機能を統合）。
